ກະບອກສູບໄຮໂດຼລິກສາມາດມີການເຈາະທີ່ຖືກຕ້ອງ, ເສັ້ນເລືອດຕັນໃນແລະຜົນບັງຄັບໃຊ້ທາງທິດສະດີແຕ່ຍັງລົ້ມເຫລວໃນຄວາມຕ້ອງການຂອງການຜະລິດຂອງເຄື່ອງຈັກເພາະວ່າການໄຫຼທີ່ມີຢູ່ແມ່ນບໍ່ພຽງພໍສໍາລັບການເຄື່ອນໄຫວເປົ້າຫມາຍ. ຜົນໄດ້ຮັບແມ່ນຄຸ້ນເຄີຍກັບຜູ້ສ້າງອຸປະກອນ: ການຍົກທີ່ໃຊ້ເວລາດົນເກີນໄປ, ວົງຈອນການຊຸກຍູ້ທີ່ຂາດເວລາ takt, ຫຼືເສັ້ນເລືອດຕັນໃນກັບຄືນທີ່ປະຕິບັດແຕກຕ່າງຈາກການຂະຫຍາຍ.
ການຄິດໄລ່ການກວດທໍາອິດແມ່ນກົງໄປກົງມາ. ເຄື່ອງຄິດໄລ່ຄວາມໄວຂອງກະບອກໄຮໂດຼລິກສາມາດພົວພັນກັບການໄຫຼຂອງນ້ໍາມັນໄປສູ່ພື້ນທີ່ຫ້ອງທີ່ມີປະສິດທິພາບ, ໃນຂະນະທີ່ການຄາດຄະເນຮອບວຽນຂອງທໍ່ໄຮໂດຼລິກແມ່ນເຊື່ອມຕໍ່ຄວາມໄວກັບເສັ້ນເລືອດຕັນໃນ. ແຕ່ເຄື່ອງທີ່ແທ້ຈິງຍັງເພີ່ມຂໍ້ຈໍາກັດວາວ, ການສູນເສຍທໍ່, ການປ່ຽນແປງຄວາມກົດດັນ, ການປ່ຽນແປງການໂຫຼດ, ພື້ນທີ່ດ້ານຂ້າງຂອງ rod, ການຕັ້ງຄ່າການຄວບຄຸມແລະການຊັກຊ້າໂດຍເຈດຕະນາຢູ່ໃກ້ໃນຕອນທ້າຍຂອງການເດີນທາງ.
ຄູ່ມືນີ້ອະທິບາຍເສັ້ນທາງການຄິດໄລ່ທີ່ຜູ້ຊື້ OEM ສາມາດນໍາໃຊ້ກ່ອນທີ່ຈະຮ້ອງຂໍໃຫ້ມີກະບອກສູບ, ປັ໊ມຫຼືວົງຢືມຂອງຫນ່ວຍພະລັງງານ. ມັນຕັ້ງໃຈເປັນຄູ່ມືລະດັບລະບົບ. ບໍ່ຄວນເລືອກກະບອກສູບດ້ວຍຄວາມໄວຢ່າງດຽວ.

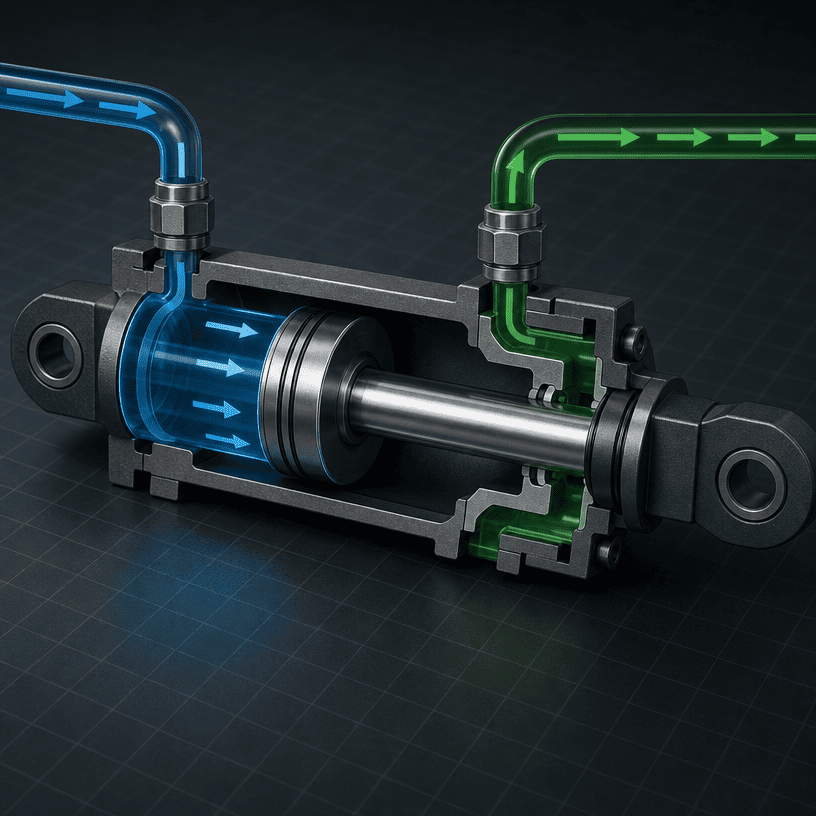

ເຄື່ອງເຈາະຈະກໍານົດພື້ນທີ່ລູກສູບເຕັມທີ່ຖືກນໍາໃຊ້ໃນລະຫວ່າງການຂະຫຍາຍເມື່ອນ້ໍາມັນເຂົ້າໄປໃນຝາປິດ. ສໍາລັບລູກສູບວົງ:
ເຈາະທີ່ໃຫຍ່ກວ່າຕ້ອງການປະລິມານນໍ້າມັນຫຼາຍເພື່ອເຄື່ອນທີ່ດ້ວຍຄວາມໄວດຽວກັນ. ມັນອາດຈະສະຫນອງຜົນບັງຄັບໃຊ້ຫຼາຍໃນຄວາມກົດດັນທີ່ກໍານົດ, ແຕ່ມັນຍັງເພີ່ມຄວາມຕ້ອງການໄຫຼສໍາລັບຄວາມໄວເປົ້າຫມາຍ.
ໃນລະຫວ່າງການຖອນຄືນ, rod ຄອບຄອງສ່ວນຫນຶ່ງຂອງພື້ນທີ່ເຈາະ. ພື້ນທີ່ດ້ານຂ້າງຂອງ rod ທີ່ມີປະສິດທິພາບແມ່ນ:
Stroke ກໍານົດໄລຍະທາງທີ່ລູກສູບຕ້ອງເດີນທາງ. ມັນຍັງກໍານົດປະລິມານນ້ໍາມັນທີ່ຕ້ອງການສໍາລັບການຂະຫຍາຍຫນຶ່ງຫຼືການເຄື່ອນໄຫວ retraction. ເສັ້ນເລືອດຕັນໃນຍາວສາມາດສ້າງປະລິມານຂະຫນາດໃຫຍ່ແລະຄວາມຕ້ອງການໄຫຼເຖິງແມ່ນວ່າໃນເວລາທີ່ຄວາມໄວເສັ້ນເປົ້າຫມາຍເບິ່ງຄືວ່າເລັກນ້ອຍ.
ໃຊ້ການໄຫຼເຂົ້າທີ່ສາມາດບັນລຸກະບອກສູບໃນລະຫວ່າງການເຄື່ອນທີ່ຂອງເຄື່ອງຈັກທີ່ກ່ຽວຂ້ອງ. Pump nameplate flow ແມ່ນບໍ່ສະເຫມີກັນກັບການໄຫຼຂອງກະບອກສູບທີ່ເປັນປະໂຫຍດ. ການເປີດວາວ, ເສັ້ນຜ່າກາງ hose, fittings, ການກັ່ນຕອງ, ການຄວບຄຸມການຊົດເຊີຍຄວາມກົດດັນ, ການແບ່ງປັນກັບ actuators ອື່ນໆແລະຄວາມໄວຂອງເຄື່ອງຈັກສາມາດມີການປ່ຽນແປງການໄຫຼທີ່ມີຢູ່ໃນກະບອກ.
ສໍາລັບຫົວໜ່ວຍທີ່ສອດຄ່ອງກັນ, ຄວາມສຳພັນຄວາມໄວຂັ້ນພື້ນຖານແມ່ນ:
v= Q ÷ A
ການແປງຫນ່ວຍຕ້ອງຖືກຈັດການຢ່າງຖືກຕ້ອງ. ຖ້າພື້ນທີ່ຢູ່ໃນຕາລາງນິ້ວແລະການໄຫຼແມ່ນເປັນກາລອນຕໍ່ນາທີ, ປ່ຽນກາລອນຕໍ່ນາທີເປັນແມັດກ້ອນຕໍ່ວິນາທີກ່ອນທີ່ຈະຄິດໄລ່ນິ້ວຕໍ່ວິນາທີ. ນຶ່ງກາລອນສະຫະລັດບັນຈຸ 231 ນິ້ວກ້ອນ, ດັ່ງນັ້ນ:
ໃນການເຮັດວຽກຂອງແມັດ, ໃຊ້ແມັດກ້ອນຕໍ່ວິນາທີແລະຕາແມັດ, ຫຼືລິດຕໍ່ນາທີດ້ວຍການແປງທີ່ກົງກັນ. ຢ່າປະສົມພື້ນທີ່ທີ່ອີງໃສ່ນິ້ວກັບລິດຕໍ່ນາທີໂດຍບໍ່ປ່ຽນຫົວຫນ່ວຍກ່ອນ.
t_ການຄວບຄຸມປະກອບມີການປ່ຽນວາວ, ການເລັ່ງ, ການຊ້າລົງ, ທີ່ຢູ່ອາໃສ, ການມີສ່ວນພົວພັນການໂຫຼດແລະໄລຍະເວລາລໍຖ້າໃດໆທີ່ສ້າງຂຶ້ນໃນລໍາດັບເຄື່ອງຈັກ. ມັນບໍ່ປອດໄພທີ່ຈະສົມມຸດວ່າຮອບວຽນເຕັມແມ່ນພຽງແຕ່ສອງເທົ່າຂອງເວລາຂະຫຍາຍ.
ສົມມຸດວ່າກະບອກສູບດ່ຽວມີ:
ເຫຼົ່ານີ້ແມ່ນມູນຄ່າການກວດສອບທາງທິດສະດີ. ເວລາຂອງເຄື່ອງຈັກຕົວຈິງອາດຈະຍາວກວ່າເນື່ອງຈາກການປ່ຽນແປງຂອງເຄື່ອງສູບນ້ໍາ, ການຄວບຄຸມປ່ຽງ, ການສູນເສຍຄວາມກົດດັນ, ເງື່ອນໄຂການໂຫຼດ, ຂໍ້ຈໍາກັດຂອງທໍ່, ເບາະ, ການຮົ່ວໄຫຼແລະໂຄງການທີ່ຢູ່ອາໃສ. ຕົວຢ່າງບໍ່ໄດ້ສະແດງເຖິງການຈັດອັນດັບ ຫຼືເວລາຮອບວຽນທີ່ຮັບປະກັນສໍາລັບຜະລິດຕະພັນ HCIC.
ກະບອກສູບດ່ຽວໃຊ້ພື້ນທີ່ເຈາະເຕັມຢູ່ດ້ານຫນຶ່ງແລະພື້ນທີ່ເປັນວົງແຫວນອີກດ້ານຫນຶ່ງ. ໃນການໄຫຼເທົ່າທຽມກັນ, ພື້ນທີ່ດ້ານຂ້າງຂອງ rod ນ້ອຍຈະຜະລິດຄວາມໄວທາງທິດສະດີທີ່ສູງຂຶ້ນ. ຢູ່ທີ່ຄວາມກົດດັນເທົ່າທຽມກັນ, ມັນຍັງຜະລິດຜົນບັງຄັບໃຊ້ທາງທິດສະດີຕ່ໍາກວ່າດ້ານທີ່ເຈາະເຕັມ.
ນີ້ແມ່ນເຫດຜົນທີ່ຜູ້ຊື້ OEM ຄວນຮ້ອງຂໍການຂະຫຍາຍແລະການຖອນຄືນມູນຄ່າແຍກຕ່າງຫາກແທນທີ່ຈະຮ້ອງຂໍພຽງແຕ່ສໍາລັບ "ຄວາມໄວກະບອກ."
ປ່ຽງທິດທາງອາດຈະວັດແທກທັງສອງທິດທາງແຕກຕ່າງກັນ. ປ່ຽງ Counterbalance, ການຄວບຄຸມການໄຫຼ, ວົງຈອນການຮັບຮູ້ການໂຫຼດ, ຂໍ້ຈໍາກັດການກັບຄືນແລະຄວາມກົດດັນກັບຄືນໄປບ່ອນສາມາດປ່ຽນແປງການເຄື່ອນໄຫວທີ່ແທ້ຈິງ. ການຄິດໄລ່ຄວາມໄວຂອງກະບອກສູບຄວນລະບຸວ່າຄ່າການໄຫຼແມ່ນການໄຫຼຂອງປັ໊ມ, ການໄຫຼຂອງປ່ຽງປ່ຽງຫຼືການໄຫຼຂອງກະບອກສູບທີ່ວັດແທກ.
ການເຊື່ອມໂຍງຍົກສາມາດເຄື່ອນຍ້າຍຜ່ານມຸມກົນຈັກທີ່ແຕກຕ່າງກັນ. ເຄື່ອງບີບອັດ ຫຼື ejector ສາມາດພົບກັບການຕໍ່ຕ້ານການປ່ຽນແປງ. A grabber ສາມາດເລັ່ງ, ອຸປະກອນການຕິດຕໍ່ແລະຫຼັງຈາກນັ້ນຖືຕ້ານການໂຫຼດໄດ້. ເຫດການເຫຼົ່ານີ້ສົ່ງຜົນກະທົບຕໍ່ຄວາມກົດດັນແລະສາມາດເຮັດໃຫ້ລະບົບການຄວບຄຸມຫຼຸດຜ່ອນການໄຫຼຫຼືເຂົ້າໄປໃນສະພາບການດໍາເນີນງານທີ່ມີການປ້ອງກັນ.
ເບາະ, ປ່ຽງຄວບຄຸມການໄຫຼຫຼືທາງຍ່າງທາງອີເລັກໂທຣນິກສາມາດຫຼຸດຜ່ອນຄວາມໄວໃກ້ຈະສິ້ນສຸດການເດີນທາງ. ນີ້ອາດຈະປົກປ້ອງກະບອກສູບແລະເຄື່ອງຈັກ, ແຕ່ມັນຫມາຍຄວາມວ່າເວລາຮອບວຽນສະເລ່ຍບໍ່ໄດ້ຄິດໄລ່ຈາກຄວາມໄວກາງຈັງຫວະທີ່ບໍ່ມີການບີບອັດຢ່າງດຽວ. ຜູ້ອອກແບບຄວນແຍກການເດີນທາງໄວ, ການເລັ່ງທີ່ຄວບຄຸມ ແລະເວລາທີ່ຢູ່ອາໃສ ເມື່ອເປົ້າໝາຍຮອບວຽນມີຄວາມສໍາຄັນ.
ການທົບທວນຄືນຂະຫນາດທີ່ເປັນປະໂຫຍດເຮັດວຽກກັບຄືນໄປບ່ອນຈາກຄວາມຕ້ອງການຂອງເຄື່ອງຈັກ:
1. ກໍານົດການເຄື່ອນໄຫວທີ່ຕ້ອງການ:ບັນທຶກຈັງຫວະ, ເວລາຂະຫຍາຍເປົ້າໝາຍ, ເວລາຖອດຖອນເປົ້າໝາຍ ແລະເວລາຮອບວຽນທັງໝົດ.
2. ຄິດໄລ່ທັງສອງພື້ນທີ່ປະສິດທິພາບ:ໃຊ້ພື້ນທີ່ເຈາະສໍາລັບທິດທາງເຈາະເຕັມແລະພື້ນທີ່ເປັນວົງສໍາລັບຂ້າງ rod.
3. ການຄິດໄລ່ການໄຫຼທີ່ຕ້ອງການ:Rearrange v = Q ÷ A ກັບ Q = v × A, ຫຼັງຈາກນັ້ນປ່ຽນຜົນໄດ້ຮັບໄປສູ່ລະບົບຫນ່ວຍງານທີ່ເລືອກ.
4. ກວດເບິ່ງແຮງດັນຢູ່ໃນສະພາບການເຮັດວຽກດຽວກັນ:ການໄຫຼຄວບຄຸມຄວາມໄວ; ຄວາມກົດດັນແລະການຄວບຄຸມພື້ນທີ່ປະສິດທິຜົນຜົນບັງຄັບໃຊ້ທາງທິດສະດີ.
5. ທົບທວນຫນ້າທີ່ຂອງປັ໊ມ:ຢືນຢັນວ່າປັ໊ມສາມາດສະຫນອງການໄຫຼທີ່ຕ້ອງການຕາມຄວາມກົດດັນທີ່ຕ້ອງການໂດຍການໂຫຼດ.
6. ກວດເບິ່ງຫນ້າທີ່ແບ່ງປັນ:ກໍານົດວ່າຕົວກະຕຸ້ນອື່ນ, ປ່ຽງຫຼືທໍາງານຄວາມເຢັນໃຊ້ການໄຫຼຂອງປັ໊ມດຽວກັນ.
7. ທົບທວນຂະຫນາດເສັ້ນ:ຂໍ້ຈໍາກັດທໍ່ແລະພອດສາມາດຫຼຸດຜ່ອນການໄຫຼທີ່ມີຢູ່ແລະເພີ່ມການຜະລິດຄວາມຮ້ອນ.
8. ກວດເບິ່ງວາວ ແລະພຶດຕິກຳຂອງເບາະ: ຢືນຢັນວ່າປ່ຽງສາມາດວັດແທກການໄຫຼທີ່ຕ້ອງການແລະ cushion ແມ່ນເຫມາະສົມສໍາລັບການໂຫຼດແລະຄວາມໄວ.
9. ວັດແທກເວລາວົງຈອນທີ່ແທ້ຈິງ:ການທົດສອບການຂະຫຍາຍແລະການຖອນຄືນແຍກຕ່າງຫາກພາຍໃຕ້ການໂຫຼດຕົວແທນແລະອຸນຫະພູມ.
10. ຢືນຢັນການອອກແບບສຸດທ້າຍ:ທົບທວນຄືນກະບອກສູບ, HPU, ປ່ຽງ, hose ແລະໂຄງສ້າງເປັນລະບົບຫນຶ່ງກ່ອນທີ່ຈະປ່ອຍ.
ກ່ອນທີ່ຈະຮ້ອງຂໍວົງຢືມ, ກະກຽມຄໍາຕອບສໍາລັບຄໍາຖາມເຫຼົ່ານີ້:
ລາຍລະອຽດເຫຼົ່ານີ້ຊ່ວຍແຍກບັນຫາກະບອກຈາກ HPU, ປ່ຽງ, hose, ການຄວບຄຸມຫຼືບັນຫາກົນໄກລໍາດັບ.
ປັ໊ມອາດຈະສະຫນອງຫຼາຍຫນ້າທີ່, ແລະການໄຫຼສາມາດປ່ຽນແປງດ້ວຍຄວາມໄວຂອງເຄື່ອງຈັກຫຼືເຫດຜົນການຄວບຄຸມ. ໃຊ້ການໄຫຼວຽນທີ່ມີຢູ່ໃນລະຫວ່າງການເຄື່ອນທີ່ຂອງກະບອກສູບຕົວຈິງ.
Retraction ໃຊ້ພື້ນທີ່ທີ່ແຕກຕ່າງກັນໃນກະບອກສູບດ່ຽວ. ການອອກແບບທີ່ຜ່ານການຄິດໄລ່ການຂະຫຍາຍຍັງສາມາດພາດຄວາມຕ້ອງການກັບຄືນ.
ການຄວບຄຸມ cushioning ແລະ ramp ແມ່ນສ່ວນຫນຶ່ງຂອງວົງຈອນ. ພວກເຂົາຄວນຈະຖືກລວມເຂົ້າໃນເວລາທີ່ຜູ້ຊື້ມີເປົ້າຫມາຍການຜະລິດ - ເວລາທີ່ເຄັ່ງຄັດ.
ເຈາະຂະຫນາດໃຫຍ່ສາມາດເພີ່ມກໍາລັງແຕ່ຍັງເພີ່ມປະລິມານນ້ໍາມັນແລະຄວາມຕ້ອງການໄຫຼ. ຖ້າປັ໊ມບໍ່ມີການປ່ຽນແປງ, ກະບອກສູບອາດຈະເຄື່ອນທີ່ຊ້າກວ່າ.
ສູດທິດສະດີບໍ່ໄດ້ກວມເອົາທຸກໆການຫຼຸດລົງຂອງຄວາມກົດດັນ, ການປ່ຽນແປງການໂຫຼດຫຼືການຄວບຄຸມ. ການຕັດສິນໃຈຮອບວຽນສຸດທ້າຍຮຽກຮ້ອງໃຫ້ມີການທົດສອບຫຼືການທົບທວນຄືນຜູ້ຜະລິດໂດຍອີງໃສ່ຂໍ້ມູນເຄື່ອງຈັກທີ່ສົມບູນ.
ການຄິດໄລ່ຄວາມໄວຂອງກະບອກສູບໄຮໂດຼລິກແລະເວລາວົງຈອນທໍ່ໄຮໂດຼລິກແມ່ນຂຶ້ນກັບຫຼາຍກ່ວາການໄຫຼຂອງປັ໊ມ. ພື້ນທີ່ເຈາະ, ບໍລິເວນດ້ານຂ້າງຂອງ rod, ເສັ້ນເລືອດຕັນໃນ, ພຶດຕິກໍາຂອງວາວ, ສະພາບຄວາມກົດດັນ, ການຈໍາກັດທໍ່, ການປ່ຽນແປງການໂຫຼດແລະການຄວບຄຸມ end-of-stroke ທັງຫມົດມີອິດທິພົນຜົນໄດ້ຮັບ.
ສໍາລັບຜູ້ຊື້ OEM, ຄໍາຮ້ອງຂໍທີ່ເປັນປະໂຫຍດທີ່ສຸດບໍ່ແມ່ນ "ອ້າງເຖິງກະບອກສູບທີ່ໄວ." ສະຫນອງເວລາການຂະຫຍາຍເປົ້າຫມາຍແລະການຖອນຄືນ, ການໄຫຼທີ່ມີຢູ່ໃນກະບອກສູບ, ຄວາມກົດດັນພາຍໃຕ້ການໂຫຼດ, ເສັ້ນເລືອດຕັນໃນ, ເລຂາຄະນິດ mounting ແລະລໍາດັບເຄື່ອງຈັກ. ຫຼັງຈາກນັ້ນ, HCIC ສາມາດທົບທວນຄືນວ່າຫົວກະບອກແລະຫົວຫນ່ວຍພະລັງງານໄຮໂດຼລິກກໍາລັງຖືກຂະຫນາດເປັນລະບົບການເຄື່ອນໄຫວທີ່ສົມບູນ.
HCIC, ເຊິ່ງເອີ້ນກັນວ່າ Jinan Huachen Industrial Co., Ltd., ພັດທະນາແລະຜະລິດກະບອກໄຮໂດຼລິກ, ຫນ່ວຍພະລັງງານໄຮໂດຼລິກແລະອົງປະກອບໄຮໂດຼລິກທີ່ກ່ຽວຂ້ອງສໍາລັບຍານພາຫະນະ, ການຈັດການສິ່ງເສດເຫຼືອ, ການກໍ່ສ້າງແລະອຸປະກອນອຸດສາຫະກໍາ. ຄວາມເໝາະສົມສຸດທ້າຍຄວນຖືກກວດສອບຕໍ່ກັບການອອກແບບເຄື່ອງທີ່ສົມບູນ ແລະຄວາມຕ້ອງການຄວາມປອດໄພທີ່ນຳໃຊ້
