Hydraulic Cylinder Side Load and Stop Tube Size: ວິທີວິສະວະກອນ OEM ກໍາຈັດ Gland Galling ແລະ Seal Blowout

I. ສາເຫດທີ່ແທ້ຈິງທີ່ຢູ່ເບື້ອງຫຼັງ "ຄວາມລຶກລັບ" ຄວາມລົ້ມເຫຼວຂອງການປະທັບຕາ

ຖ້າທ່ານແລ່ນເຄື່ອງຈັກເຄື່ອນທີ່ - ບໍ່ວ່າຈະເປັນລົດພ່ວງ, ລົດຕັກກະເສດ, ລົດບັນທຸກທາງອາກາດ, ຫຼືເຄື່ອງບີບອັດສິ່ງເສດເຫຼືອ - ທ່ານອາດຈະເຫັນສິ່ງດັ່ງກ່າວເກີດຂຶ້ນ:

ມີການຕິດຕັ້ງກະບອກສູບອັນໃໝ່. ຄວາມກົດດັນປະຕິບັດງານແມ່ນດີພາຍໃນອັດຕາການສູບ. ນ້ໍາມັນໄຮໂດຼລິກແມ່ນສະອາດ. ຢ່າງໃດກໍຕາມ, ພາຍໃນສອງສາມຮ້ອຍຮອບວຽນ, wiper rod ແມ່ນ chewing ຂຶ້ນ, ຕ່ອມພຸ່ມໄມ້ໄດ້ຖືກຄະແນນຂ້າງຫນຶ່ງ, ແລະນ້ໍາໄຮໂດຼລິກແມ່ນ dripping ຜ່ານປະທັບຕາ rod ຕົ້ນຕໍ.

instinct ທໍາອິດແມ່ນມັກຈະຕໍານິຕິຕຽນຜູ້ຜະລິດປະທັບຕາຫຼືສົມມຸດ chrome plating ບໍ່ດີ. ແຕ່ໃນເວລາທີ່ທ່ານທໍາລາຍກະບອກສູບ, ເຄື່ອງຫມາຍ telltale ແມ່ນເກືອບສະເຫມີຄືກັນ: ການສວມໃສ່ຫນັກຢູ່ຂ້າງຫນຶ່ງຂອງຕ່ອມ rod bushing, ບວກໃສ່ກັບສວມດ້ານກົງກັນຂ້າມຢູ່ໃນວົງສວມ piston.

ນັ້ນບໍ່ແມ່ນຄວາມດັນ ຫຼືຄວາມຜິດປົກກະຕິຂອງປະທັບຕາ. That is side load—and at full stroke, it is the number-one killer of hydraulic cylinders.

---

II. Why Long Strokes Amplify Side Load

ກະບອກສູບໄຮໂດຼລິກໄດ້ຖືກອອກແບບເພື່ອສົ່ງການຊຸກຍູ້ເສັ້ນແລະດຶງຕາມແກນກາງຂອງພວກເຂົາ. ພວກເຂົາເຈົ້າບໍ່ແມ່ນ beams ສະຫນັບສະຫນູນໂຄງສ້າງ. ຢ່າງໃດກໍຕາມ, ໃນເຄື່ອງຈັກໃນໂລກທີ່ແທ້ຈິງ, ການປ່ຽນແປງທາງເລຂາຄະນິດ, chassis flex, pin misalignment, ແລະການໂຫຼດທີ່ບໍ່ສະເຫມີກັນແນະນໍາກໍາລັງຂ້າງ.

ນີ້ແມ່ນຄວາມເປັນຈິງທາງກົນຈັກ:

1. Bearing Span ຫົດຕົວເຕັມທີ່: ເມື່ອ rod cylinder ຖືກ retracted ຢ່າງເຕັມສ່ວນ, ໄລຍະຫ່າງລະຫວ່າງ piston bearing ແລະ bushing gland ດ້ານຫນ້າແມ່ນສູງສຸດ. ກະບອກສູບມີການສະຫນັບສະຫນູນພາຍໃນທີ່ເຂັ້ມແຂງ.

2. ຕົວຄູນ leverage: ໃນຂະນະທີ່ກະບອກສູບອອກໄປສູ່ການຂະຫຍາຍເຕັມທີ່, ລູກສູບເຄື່ອນທີ່ເຂົ້າໃກ້ກັບຕ່ອມດ້ານຫນ້າ. ໄລຍະຫ່າງພາຍໃນລະຫວ່າງສອງ bearing ສະຫນັບສະຫນູນ (span bearing) ກາຍເປັນສັ້ນຫຼາຍ, ໃນຂະນະທີ່ແຂນປັດຈຸບັນພາຍນອກ (rod ຂະຫຍາຍ) ກາຍເປັນຍາວຫຼາຍ.

3. ຄວາມກົດດັນຕິດຕໍ່ທີ່ຮຸນແຮງ: ເຖິງແມ່ນວ່າມີແຮງບິດຂ້າງ 200-lb ເລັກນ້ອຍຢູ່ທີ່ຕາ rod ກໍ່ສ້າງຊ່ວງເວລາງໍໃຫຍ່. ດ້ວຍໄລຍະລູກປືນສັ້ນ, ແຮງປະຕິກິລິຍາພາຍໃນລະຫວ່າງ rod ແລະຕ່ອມພຸ່ມໄມ້ສາມາດເພີ່ມຂຶ້ນເປັນພັນໆປອນຕໍ່ຕາແມັດ, ຂັດແຜ່ນນໍ້າມັນທີ່ຫລໍ່ລື່ນແລະນໍ້າຕານ.

---

III. What Is a Stop Tube and How Does It Work?

ທໍ່ຢຸດແມ່ນທໍ່ເຫຼັກພາຍໃນຫຼືອາລູມິນຽມທີ່ວາງຢູ່ເທິງທໍ່ລູກສູບພາຍໃນຖັງກະບອກ, ລະຫວ່າງລູກສູບແລະຫົວຕ່ອມດ້ານຫນ້າ.

It physically prevents the piston from traveling all the way forward to the front head at full stroke.

3.1 Why sacrifice stroke length or add barrel length?

ໂດຍການຢຸດລູກສູບຫຼາຍນິ້ວກ່ອນທີ່ມັນຈະໄປຮອດຕ່ອມ, ທໍ່ຢຸດຈະລັອກຢູ່ໃນໄລຍະລູກປືນຕໍ່າສຸດ.

ໂດຍບໍ່ມີທໍ່ຢຸດ: ກະບອກສູບເສັ້ນເລືອດຕັນໃນ 60 ນິ້ວທີ່ຂະຫຍາຍເຕັມທີ່ອາດຈະປ່ອຍໃຫ້ພຽງແຕ່ 3 ຫາ 4 ນິ້ວລະຫວ່າງລູກສູບແລະຕ່ອມລູກປືນ.

ດ້ວຍທໍ່ຢຸດ 6 ນິ້ວ: ຊ່ວງລູກປືນຕໍາ່ສຸດທີ່ຂະຫຍາຍເຕັມທີ່ເພີ່ມຂຶ້ນເປັນ 9 ຫຼື 10 ນິ້ວ, ຕັດຄວາມກົດດັນຕິດຕໍ່ພາຍໃນແລະ rod cocking ຫຼາຍກວ່າເຄິ່ງຫນຶ່ງ.

---

IV. Rule-of-Thumb: When Do You Need a Stop Tube?

ໃນລະບົບໄຮໂດຼລິກອຸດສາຫະກໍາແລະມືຖືມາດຕະຖານ (ປະຕິບັດຕາມຄໍາແນະນໍາດ້ານວິສະວະກໍາ NFPA ແລະ ISO), ທໍ່ຢຸດແມ່ນແນະນໍາຢ່າງແຂງແຮງທຸກຄັ້ງທີ່ເສັ້ນເລືອດຕັນໃນທີ່ມີປະສິດທິພາບເກີນ 40 ນິ້ວ (ປະມານ 1,000 ມມ), ຫຼືໃນເວລາທີ່ກະບອກສູບເຮັດວຽກຕາມແນວນອນດ້ວຍ clevis ຫຼື pin mounts.

ຂໍ້ແນະນຳຂະໜາດພື້ນຖານ:

1. ພາຍໃຕ້ 40 ນິ້ວຂອງເສັ້ນເລືອດຕັນໃນ: span bearing ມາດຕະຖານໂດຍທົ່ວໄປແມ່ນພຽງພໍສໍາລັບຮອບວຽນຫນ້າທີ່ປານກາງ, ສະຫນອງການຈັດຕໍາແຫນ່ງແມ່ນຄວາມຈິງ.

2. ເກີນ 40 ນິ້ວຂອງເສັ້ນເລືອດຕັນໃນ: ເພີ່ມທໍ່ຢຸດ 1 ນິ້ວສໍາລັບທຸກໆ 10 ນິ້ວຂອງເສັ້ນເລືອດຕັນໃນຫຼາຍກວ່າ 40 ນິ້ວ.

• ຕົວຢ່າງ: ສໍາລັບ 80-inch stroke dump trailer cylinder:
ທໍ່ຢຸດ = 80–40 10 = 4 ນິ້ວ
• ຜົນໄດ້ຮັບ: ຖັງກະບອກສູບໂດຍລວມແມ່ນຍາວ 4 ນິ້ວ, ໃຫ້ແນ່ໃຈວ່າລູກສູບຢຸດ 4 ນິ້ວຫ່າງຈາກຕ່ອມໃນເວລາຍູ້ເຕັມ.
+--------------------------------------------------------------------------------+ | ຖອນຄືນ: [PISTON] ============================= [GLAND] -> Long Span | | ຂະຫຍາຍ: [PISTON] ===== [GLAND] -> Short Span! | +--------------------------------------------------------------------------------+

---

V. ຂັ້ນຕອນວິສະວະກໍາເພື່ອກໍາຈັດການໂຫຼດດ້ານຂ້າງໃນອຸປະກອນມືຖື

ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ກໍາ​ລັງ​ອອກ​ແບບ​ເຄື່ອງ​ໃຫມ່​ຫຼື​ການ​ແກ້​ໄຂ​ບັນ​ຫາ​ພາກ​ສະ​ຫນາມ​ຄວາມ​ລົ້ມ​ເຫຼວ​, ໃຫ້​ນໍາ​ໃຊ້​ການ​ກວດ​ສອບ 4 ຂັ້ນ​ຕອນ​ນີ້​:



5.1 ຈັບຄູ່ຮູບແບບການຕິດຂັດກັບການເຄື່ອນໄຫວ

ຕີນຍຶດແຂງ ຫຼື ແຜ່ນຕິດຂັດບໍ່ສາມາດທົນທານຕໍ່ການຈັດລຽງຂອງມຸມໃດ. ຖ້າກອບເຄື່ອງຂອງທ່ານເໜັງຕີງໃນລະຫວ່າງການເຮັດວຽກ (ເຊັ່ນ: ຖັງຂີ້ເຫຍື້ອທີ່ບິດພາຍໃຕ້ການໂຫຼດຂອງກ້ອນຫີນທີ່ບໍ່ສະໝໍ່າສະເໝີ), ໃຫ້ປ່ຽນໄປເປັນຕົວຍຶດລູກປືນກົມ ຫຼື ລໍ້ເລື່ອນ. ລູກປືນສະຫມໍ່າສະເຫມີອະນຸຍາດໃຫ້ຈັດຕົວກັນໄດ້ 3° ຫາ 5°, ປ້ອງກັນບໍ່ໃຫ້ rod ຜູກມັດໃນຕ່ອມ.

5.2 ເພີ່ມເສັ້ນຜ່າສູນກາງ Rod ສໍາລັບວົງຈອນການຊຸກຍູ້ຍາວ

ແທ່ງຮຽວຈະເໜັງຕີງພາຍໃຕ້ການບີບອັດຖັນກ່ອນທີ່ມັນບວມໝົດ. ຖ້າ deflection ເກີນ 0.002 "ຫາ 0.005" ຕໍ່ຕີນຂອງເສັ້ນເລືອດຕັນໃນ, ມັນຈະບິດເບືອນປາກປະທັບຕາ. ການເຄື່ອນຍ້າຍເສັ້ນຜ່າສູນກາງ rod ມາດຕະຖານຫນຶ່ງ (ເຊັ່ນ: ຈາກ 1.50" ຫາ 1.75" ຫຼື 2.00") ເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍ modulus ພາກສ່ວນແລະຄວາມຕ້ານທານກັບການບິດ..

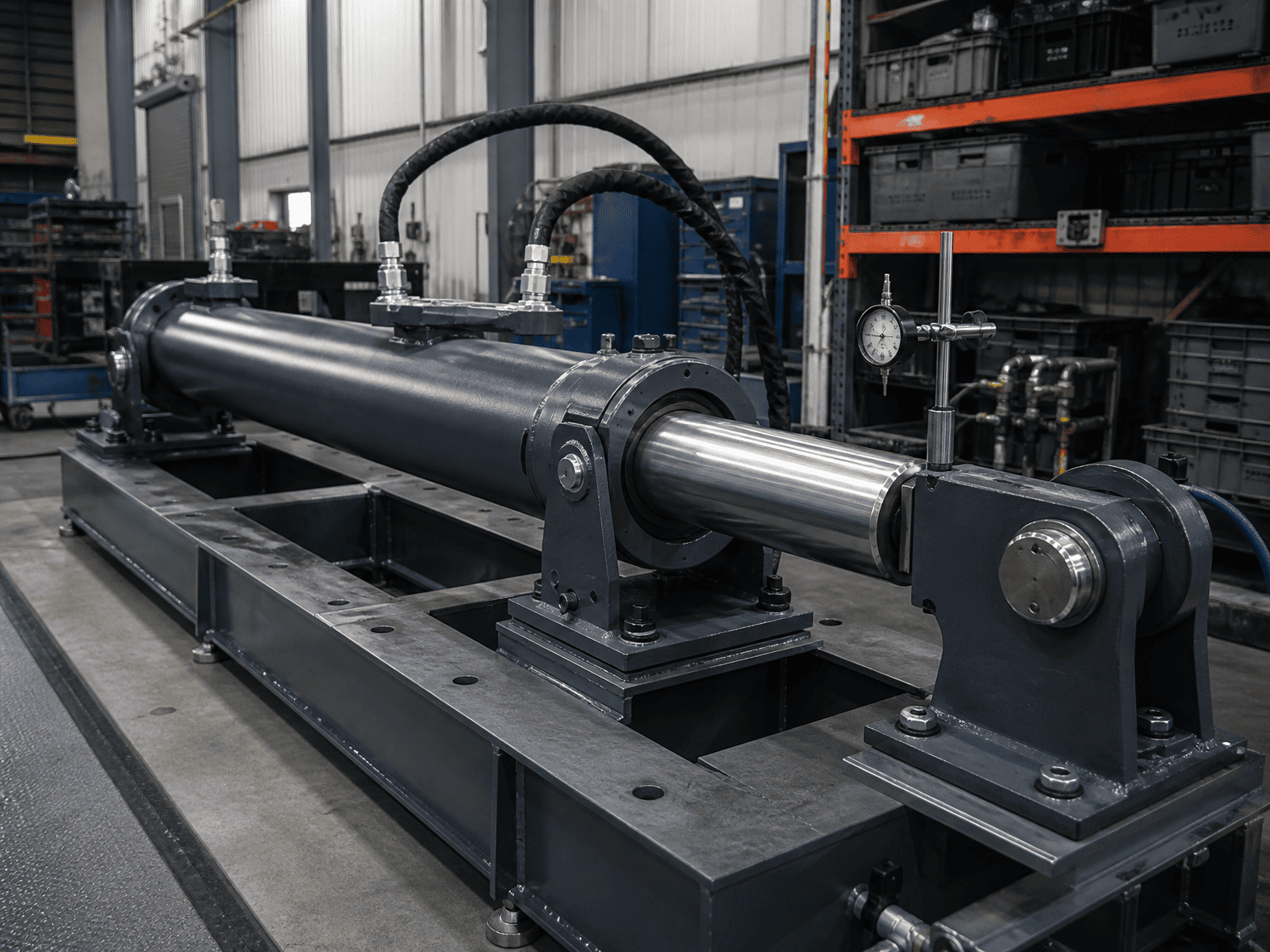

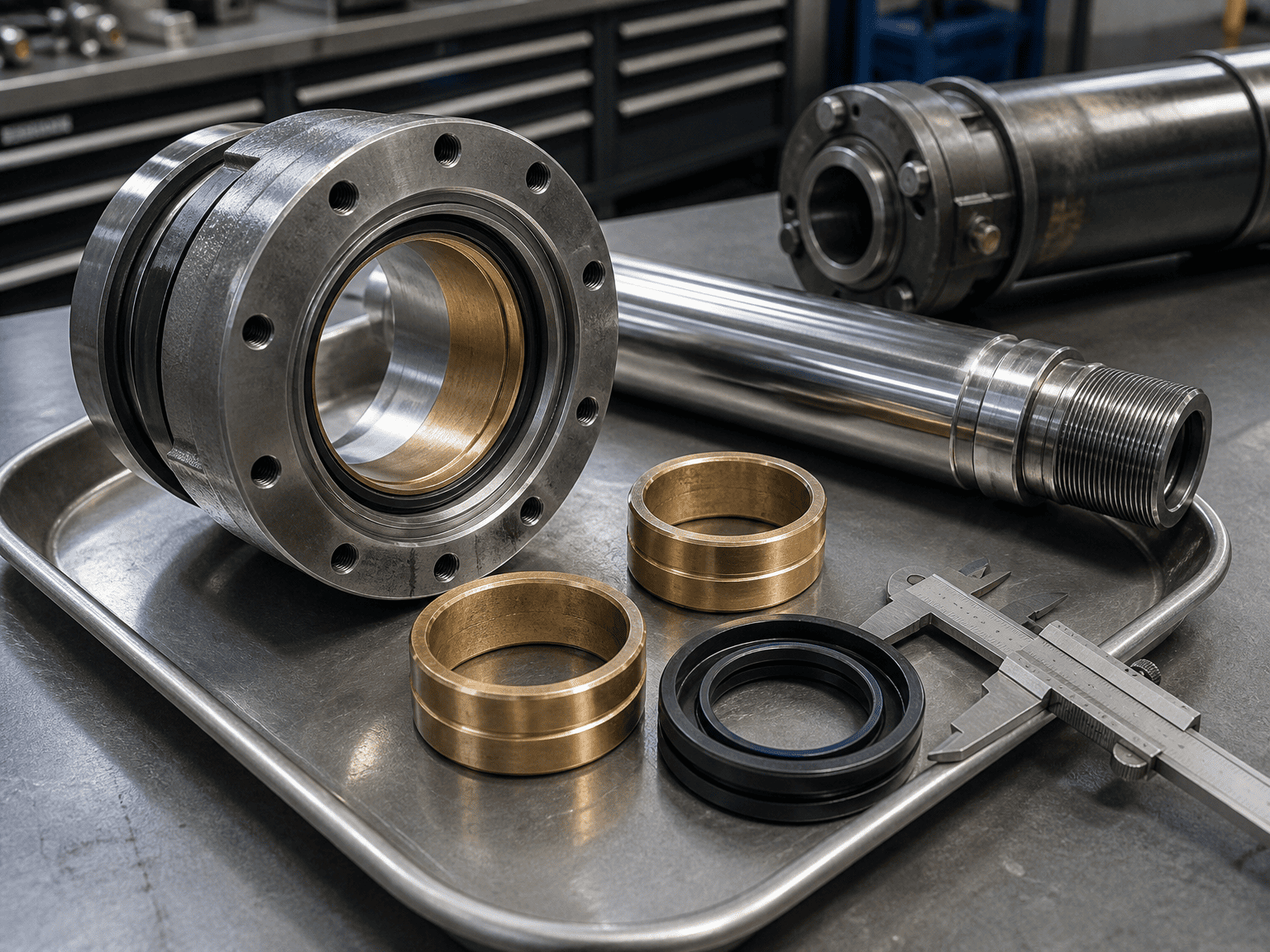

5.3 ລະບຸແຫວນສວມໃສ່ທີ່ບໍ່ແມ່ນໂລຫະ ຫຼືທອງສຳຣິດ

ມາດຕະຖານການຕິດຕໍ່ໂລຫະກັບໂລຫະເຮັດໃຫ້ galling ທັນທີເມື່ອການໂຫຼດດ້ານຂ້າງ pushes ຜ່ານຮູບເງົານ້ໍາ. ແຫວນສວມໃສ່ແບບປະສົມຊັ້ນສູງ (ເຊັ່ນ: ໄນລອນທີ່ເຕັມໄປດ້ວຍແກ້ວ, ຢາງຟີໂນລິກ, ຫຼື ຟອສຟໍ bronze) ດູດເອົາຜົນກະທົບດ້ານຂ້າງ ແລະຝັງອະນຸພາກຈຸນລະພາກໂດຍບໍ່ເອົາເຊືອກມັດໂຄຣມ.

5.4 ກວດສອບການຜູກມັດ Pin ແລະ Parallelism

During initial machine assembly, verify that both mounting pins are strictly parallel. ການຊົດເຊີຍເປັນລ່ຽມ 1 ມິນລິແມັດຜ່ານໄລຍະຂາ 4 ຟຸດສາມາດສ້າງການໂຫຼດດ້ານຂ້າງຕໍ່ເນື່ອງຫຼາຍຮ້ອຍປອນເຖິງແມ່ນກ່ອນທີ່ກະບອກສູບຈະຍົກການໂຫຼດໃດໆກໍຕາມ.

---

VI. OEM Sizing Checklist: What to Send HCIC

ເມື່ອຮ້ອງຂໍການອອກແບບກະບອກໄຮໂດຼລິກແບບກໍານົດເອງຫຼືການທົບທວນການປ່ຽນແທນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີການໂຫຼດດ້ານຂ້າງສູງ, ການສະຫນອງລາຍລະອຽດທີ່ສໍາຄັນເຫຼົ່ານີ້ຈະເລັ່ງການກວດສອບວິສະວະກໍາ:

ສະພາບແວດລ້ອມການເຮັດວຽກ & ວົງຈອນຫນ້າທີ່: ຄວາມກົດດັນການເຮັດວຽກສູງສຸດ (PSI/bar), ຄວາມຖີ່ຂອງວົງຈອນ, ການຍູ້ / ດຶງ.

Mounting Type & Pin Centers: Retracted and extended pin-to-pin dimensions, pin diameters, and whether spherical bearings are required. ກໍາລັງທີ່ຮູ້ຈັກກັນ ຫຼືເປັນມຸມ

misalignment: ຄວາມຄາດຫວັງຂອງການ deflection ຂອງກອບ, ການໂຫຼດພະລັງງານລົມ, ຫຼືຈຸດ hinge ຊົດເຊີຍ. ອາການລົ້ມເຫຼວໃນປະຈຸບັນ: ຖ້າປ່ຽນກະບອກສູບທີ່ມີຢູ່ແລ້ວ, ແບ່ງປັນຮູບພາບຂອງ piston rod ທີ່ສວມໃສ່, ຕ່ອມ bushing, ແລະປາກປະທັບຕາ.
