Pin-Pin Mounting Tipping Cylinder ສໍາລັບ Trailer

63-4402-104 ເປັນ 4000 Series pin-pin mounting cylinder ສໍາລັບ trailer. ຮູບແບບການຕິດຕັ້ງ pin-to-pin ຂອງມັນອະນຸຍາດໃຫ້ກະບອກສູບເຊື່ອມຕໍ່ລະຫວ່າງສອງຈຸດຍຶດເຄື່ອງຈັກໂດຍບໍ່ຈໍາເປັນຕ້ອງມີ flange ແຍກຕ່າງຫາກຫຼືການຈັດວາງຕີນ.

ລາຍການລາຍການຂະໜາດຂະຫຍາຍ 108.56 ນິ້ວ (2757 ມມ), ຂະໜາດປິດ 71.94 ນິ້ວ (1827 ມມ) ແລະ ພອດ 3/4 NPTF. ກະບອກສູບຍັງໃຊ້ການອອກແບບທີ່ມີເລືອດອອກດ້ວຍຕົນເອງ, ບັນຈຸ V-loaded ກ່ອນແລະຄວາມຍາວຂອງລູກປືນທີ່ຍາວກວ່າທີ່ມີຈຸດປະສົງເພື່ອສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນການຈັດວາງທີ່ສະແດງຢູ່ໃນລາຍການ.

ບົດຄວາມນີ້ກວມເອົາພຽງແຕ່ຮູບແບບ 63-4402-104.

---

I. ຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການ

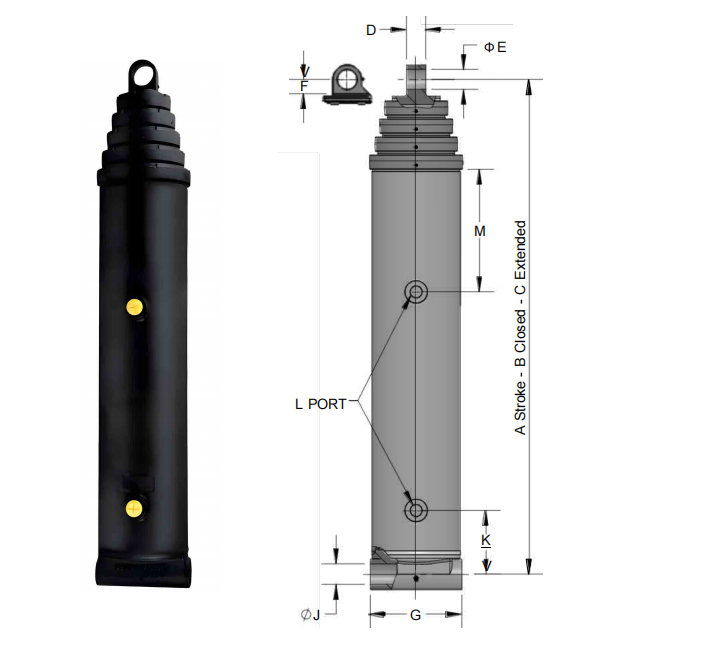

ຕົວອັກສອນ A ຫາ M ຫມາຍເຖິງຮູບແຕ້ມມິຕິໃນລາຍການ HCIC. ຢືນຢັນການແຕ້ມການຕິດຕັ້ງຢ່າງເຕັມທີ່, ຂະຫນາດ pin, ຄວາມກົດດັນການເຮັດວຽກແລະຄວາມຕ້ອງການວົງຈອນໄຮໂດຼລິກກ່ອນທີ່ຈະສັ່ງ.

---

II. ການອອກແບບການຕິດຕັ້ງ Pin-Pin

ທໍ່ໄຮໂດຼລິກ pin-pin ຖືກຕິດຕັ້ງລະຫວ່າງສອງຈຸດ clevis ຫຼື lug. ຮ່າງ​ກາຍ​ກະ​ບອກ​ສູບ​ແລະ​ການ​ເຊື່ອມ​ຕໍ່​ປາຍ rod ໂອນ​ການ​ໂຫຼດ​ຂອງ​ເຄື່ອງ​ໂດຍ​ຜ່ານ pins ໄດ້​. ຮູບແບບນີ້ແມ່ນເປັນເລື່ອງທົ່ວໄປທີ່ຕົວກະຕຸ້ນຕ້ອງປະຕິບັດຕາມການເຄື່ອນໄຫວຂອງຮ່າງກາຍ tipping, ການເຊື່ອມໂຍງຫຼືໂຄງສ້າງທີ່ຊັດເຈນອື່ນໆ.

ຄວາມເຫມາະແມ່ນຖືກກໍານົດໂດຍຫຼາຍກ່ວາຂະຫນາດປິດແລະຂະຫຍາຍ. ຜູ້ຊື້ຄວນກວດເບິ່ງ:

- Pin-center distances ຢູ່ທັງສອງສົ້ນ

- ເສັ້ນຜ່າສູນກາງ PIN ແລະຄວາມກວ້າງຂອງລູກປືນທີ່ມີຢູ່

- ການ​ເກັບ​ກູ້ Clevis ແລະ​ການ​ສອດ​ຄ່ອງ​

- ທິດທາງທ່າເຮືອໄຮໂດຼລິກ

- ການເຄື່ອນໄຫວທໍ່ຜ່ານເສັ້ນເລືອດຕັນໃນຢ່າງສົມບູນ

- ການ​ເກັບ​ກູ້​ກົນ​ຈັກ​ປະ​ມານ​ຫົວ​ແລະ​ປາຍ​ຂອງ​ເຊືອກ​

63-4402-104 ຄວນຖືກເລືອກຈາກຮູບແຕ້ມມິຕິທີ່ອະນຸມັດແທນທີ່ຈະເປັນຄວາມຍາວລວມເທົ່ານັ້ນ.

---

III. ລັກສະນະການກໍ່ສ້າງທີ່ລະບຸໄວ້ໃນລາຍການ

3.1 ການອອກແບບເລືອດອອກດ້ວຍຕົນເອງ

ລາຍການກໍານົດການອອກແບບເລືອດອອກດ້ວຍຕົນເອງ. ໃນການປະຕິບັດການຕິດຕັ້ງ, ນີ້ສາມາດຊ່ວຍຫຼຸດຜ່ອນປະລິມານຂອງອາກາດ trapped ທີ່ຍັງຄົງຢູ່ໃນກະບອກໃນລະຫວ່າງການຄະນະກໍາມະ. ວົງຈອນເຄື່ອງຈັກຍັງຕ້ອງໄດ້ຮັບການເຕີມເຕັມແລະ purified ຕາມຂັ້ນຕອນຂອງຜູ້ຜະລິດອຸປະກອນ.

3.2 ການໂຫຼດ V-Packing ຄືນໃໝ່

ການຈັດການປະທັບຕາທີ່ລະບຸໄວ້ໃຊ້ການຫຸ້ມຫໍ່ V ທີ່ມີການໂຫຼດກ່ອນດ້ວຍການປັບຕົວຂອງຄື້ນໃນພາກຮຽນ spring. ລາຍການດັ່ງກ່າວຍັງລະບຸຊຸດປະທັບຕາ “Z” ທີ່ມີພະລັງເປັນທາງເລືອກ. ການຕັ້ງຄ່າປະທັບຕາສຸດທ້າຍຄວນໄດ້ຮັບການຢືນຢັນສໍາລັບນ້ໍາໄຮໂດຼລິກ, ລະດັບອຸນຫະພູມແລະເງື່ອນໄຂການເຮັດວຽກຂອງຄໍາຮ້ອງສະຫມັກ.

3.3 ຫົວໝວກ

headnut threaded ໄດ້ລະບຸໄວ້ເປັນຄຸນນະສົມບັດສໍາລັບການເພີ່ມຄວາມເຂັ້ມແຂງແລະການປັບປະທັບຕາພາກສະຫນາມ. ມັນຍັງສະຫນອງການໂຕ້ຕອບການບໍລິການພາກປະຕິບັດໃນເວລາທີ່ການກວດກາປະທັບຕາຫຼືການປັບຕົວແມ່ນຕ້ອງການ. ການປັບຕົວພາກສະຫນາມໃດກໍ່ຄວນປະຕິບັດຕາມຂັ້ນຕອນການບໍາລຸງຮັກສາທີ່ອະນຸມັດແລະບໍ່ຄວນປ່ຽນແທນການແຍກຄວາມກົດດັນແລະການປະຕິບັດການຖອດເຄື່ອງທີ່ປອດໄພ.

3.4 ຄວາມຍາວຂອງລູກປືນຍາວ

ລາຍການລາຍການຄວາມຍາວຂອງແບກທີ່ຍາວກວ່າສໍາລັບຄວາມຫມັ້ນຄົງ. ໃນການຕິດຕັ້ງ pin-pin, ການຊີ້ນໍາແມ່ນສໍາຄັນເພາະວ່າຕົວກະຕຸ້ນປະຕິບັດຕາມໂຄງສ້າງການເຄື່ອນຍ້າຍ. ການຈັດຕໍາແຫນ່ງທີ່ຖືກຕ້ອງແລະເງື່ອນໄຂ pin ທີ່ເຫມາະສົມຍັງຄົງມີຄວາມຈໍາເປັນ; ຄວາມຍາວຂອງລູກປືນທີ່ຍາວກວ່າບໍ່ໄດ້ເຮັດໃຫ້ກະບອກສູບທີ່ເຫມາະສົມສໍາລັບການໂຫຼດຂ້າງທີ່ບໍ່ມີການຄວບຄຸມ.

---

IV. ຫຼັກການການເຮັດວຽກ

63-4402-104 ປ່ຽນຄວາມກົດດັນຂອງໄຮໂດຼລິກເຂົ້າໄປໃນການເຄື່ອນໄຫວເສັ້ນຊື່. ເມື່ອນ້ໍາມັນເຂົ້າໄປໃນພອດທີ່ເຫມາະສົມ, ຄວາມກົດດັນຈະດໍາເນີນການກັບພື້ນທີ່ piston ແລະຂັບ rod ອອກໄປຂ້າງນອກຫຼືພາຍໃນ. ປາຍ rod-end ແລະ cap-end pins ໂອນການເຄື່ອນໄຫວນັ້ນໄປຫາກົນໄກການ tipping ທີ່ເຊື່ອມຕໍ່.

ການເຄື່ອນໄຫວທີ່ໃຊ້ໄດ້ຖືກກໍານົດໂດຍຂະຫນາດປິດແລະຂະຫຍາຍຢູ່ໃນລາຍການ. ປ່ຽງໄຮໂດຼລິກ, ການໄຫຼຂອງປັ໊ມ, ການປ້ອງກັນການບັນເທົາທຸກແລະເລຂາຄະນິດຂອງເຄື່ອງຈັກກໍານົດຄວາມໄວແລະຜົນບັງຄັບໃຊ້ທີ່ແທ້ຈິງທີ່ມີຢູ່ໃນການບໍລິການ.

ກະບອກສູບບໍ່ຄວນຖືກປະຕິບັດເປັນອຸປະກອນຍົກເອກະລາດ. ການເລືອກຂອງມັນຕ້ອງກົງກັບວົງຈອນໄຮໂດຼລິກແລະໂຄງສ້າງກົນຈັກທີ່ມັນຖືກປັກໝຸດ.

---

V. ຜົນປະໂຫຍດຜະລິດຕະພັນຕົ້ນຕໍ

- Pin-pin mounting ສໍາລັບອຸປະກອນໄຮໂດຼລິກ articulated

- ຂະຫນາດຂະຫຍາຍ 108.56 ໃນ / 2757 ມມ

- ພອດໄຮໂດຼລິກ 3/4 NPTF

- ການອອກແບບເລືອດອອກດ້ວຍຕົນເອງທີ່ລະບຸໄວ້ໂດຍ HCIC

- ການຫຸ້ມຫໍ່ V-loaded ໄວ້ລ່ວງໜ້າດ້ວຍຕົວປັບຕົວປ່ຽນຄື້ນໃນພາກຮຽນ spring

- ຊຸດປະທັບຕາ "Z" ທີ່ມີພະລັງທາງເລືອກທີ່ມີລາຍຊື່ຢູ່ໃນລາຍການ

- headnut threaded ສໍາລັບເພີ່ມຄວາມເຂັ້ມແຂງແລະການປັບປະທັບຕາພາກສະຫນາມ

- ຍາວ bearing ຍາວສໍາລັບຄວາມຫມັ້ນຄົງ

- ຂະ​ຫນາດ​ປິດ​ແລະ​ຂະ​ຫຍາຍ​ທີ່​ມີ​ຢູ່​ໃນ​ຫນ່ວຍ​ງານ​ນິ້ວ​ແລະ​ມີ​ລີ​ແມັດ​

---

VI. ຄໍາຮ້ອງສະຫມັກແລະ Fitment

ລາຍການວາງກະບອກ pin-pin 4000 Series ພາຍໃຕ້ການແກ້ໄຂທໍ່ໄຮໂດຼລິກ. 63-4402-104 ສາມາດຖືກພິຈາລະນາສໍາລັບອຸປະກອນທີ່ກະບອກສູບຕ້ອງໄດ້ຮັບການຕິດຕັ້ງລະຫວ່າງສອງ pins ແລະຊອງຈົດຫມາຍທີ່ມີການຕິດຕັ້ງແມ່ນກົງກັບຂະຫນາດຂອງລາຍການ.

ກ່ອນທີ່ຈະຢືນຢັນຄວາມສອດຄ່ອງ, ກວດເບິ່ງການເຄື່ອນໄຫວຂອງເຄື່ອງຈັກຢ່າງສົມບູນ. ກະບອກສູບຕ້ອງມີການເກັບກູ້ພຽງພໍຢູ່ທີ່ການຖອນຄືນຢ່າງເຕັມທີ່ແລະການຂະຫຍາຍ, ແລະ pins ຕ້ອງຍັງຄົງສອດຄ່ອງໃນຂະນະທີ່ໂຄງສ້າງ tipping ຍ້າຍ. ເສັ້ນທາງທໍ່ຄວນຖືກກວດສອບເພື່ອບໍ່ໃຫ້ການເຊື່ອມຕໍ່ 3/4 NPTF ມີການບິດຫຼືງໍເກີນຂອບເຂດຈໍາກັດຂອງຜູ້ຜະລິດທໍ່.

---

VII. ຂໍ້ມູນທີ່ຕ້ອງການສໍາລັບການ Quotation

ສົ່ງຂໍ້ມູນຕໍ່ໄປນີ້ດ້ວຍການສອບຖາມຂອງເຈົ້າ:

1. ປະເພດເຄື່ອງຈັກແລະການທໍາງານຂອງກະບອກ

2. ຂະໜາດກາງ PIN ທີ່ມີຢູ່

3. Pin ເສັ້ນຜ່າສູນກາງແລະຄວາມກວ້າງ clevis

4. ຕ້ອງການປິດແລະຂະຫຍາຍຄວາມຍາວ

5. ຄວາມກົດດັນການເຮັດວຽກແລະການໄຫຼຂອງປັ໊ມ

6. ນ້ໍາໄຮໂດລິກແລະອຸນຫະພູມປະຕິບັດງານ

7. ການປະຖົມນິເທດພອດແລະເສັ້ນທາງສາຍທໍ່

8. ທາງເລືອກປະທັບຕາທີ່ຕ້ອງການ

9. ຈໍານວນແລະປາຍທາງການຈັດສົ່ງ

10. ຮູບແຕ້ມຮູບຊົງກະບອກ ຫຼືຮູບຖ່າຍທີ່ຊັດເຈນ

ການແຕ້ມຮູບແມ່ນມີຄວາມສໍາຄັນໂດຍສະເພາະໃນເວລາທີ່ກະບອກສູບທົດແທນຕ້ອງເຫມາະສົມກັບກົນໄກການ tipping ທີ່ມີຢູ່ແລ້ວ.

VIII. FAQ

---

IX. ກ່ຽວກັບ HCIC

HCIC ຜະລິດກະບອກໄຮໂດຼລິກແລະຫົວຫນ່ວຍພະລັງງານໄຮໂດຼລິກສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາ. ເວັບໄຊທ໌ຢ່າງເປັນທາງການຂອງບໍລິສັດສະເຫນີມາດຕະຖານ, ຈຸດປະສົງແລະການແກ້ໄຂໄຮໂດຼລິກທີ່ກໍາຫນົດເອງ.

ສໍາລັບການທົດແທນຫຼືການສອບຖາມ OEM, ສົ່ງຮູບແຕ້ມເຄື່ອງຈັກແລະຂະຫນາດກະບອກສູບທີ່ສົມບູນ. HCIC ສາມາດທົບທວນຂໍ້ກໍານົດການປັບຕົວໄດ້ກ່ອນທີ່ຈະຢືນຢັນຂໍ້ກໍາຫນົດສຸດທ້າຍ.

---

X. ຂໍໃບສະເໜີລາຄາ

ສໍາລັບຮູບແບບ 63-4402-104, ສົ່ງຮູບແຕ້ມກະບອກສູບທີ່ມີຢູ່ແລ້ວ, ຂະຫນາດຂອງ pin, ເງື່ອນໄຂການເຮັດວຽກແລະປະລິມານທີ່ຕ້ອງການໃຫ້ HCIC ສໍາລັບການທົບທວນຄືນດ້ານວິຊາການ.
