Pin-Pin Mounting Hoist Cylinder ສໍາລັບລົດບັນທຸກ

63-4402-120 ແມ່ນ 4000 Series pin-pin cylinder mounting hoist cylinder ສໍາລັບ dump truck. ການຈັດວາງການຕິດຕັ້ງສອງເຂັມຂອງມັນແມ່ນມີຈຸດປະສົງສໍາລັບການຕິດຕັ້ງເຄື່ອງຈັກທີ່ມີຂໍ້ຕໍ່ທີ່ກະບອກສູບເຮັດວຽກລະຫວ່າງຈຸດຍຶດຕິດຄົງທີ່ແລະປະຕິບັດຕາມການເຄື່ອນໄຫວຂອງໂຄງສ້າງທີ່ເຊື່ອມຕໍ່.

ລາຍການ HCIC ລະບຸຂະໜາດຂະຫຍາຍ 125.31 ນິ້ວ (3183 ມມ), ມິຕິປິດ 84.19 ນິ້ວ (2138 ມມ) ແລະ ພອດ 3/4 NPTF ສໍາລັບຮູບແບບນີ້. ລາຍການດັ່ງກ່າວຍັງລະບຸການອອກແບບທີ່ມີເລືອດອອກດ້ວຍຕົນເອງ, ການຫຸ້ມຫໍ່ V-loaded ກ່ອນ, ແກ່ນຫົວກະທູ້ທີ່ສາມາດປັບໄດ້ໃນພາກສະຫນາມແລະຄວາມຍາວຂອງລູກປືນທີ່ຍາວກວ່າສໍາລັບຄວາມຫມັ້ນຄົງ.

ບົດຄວາມນີ້ກວມເອົາພຽງແຕ່ຮູບແບບ 63-4402-120.

---

I. ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກ

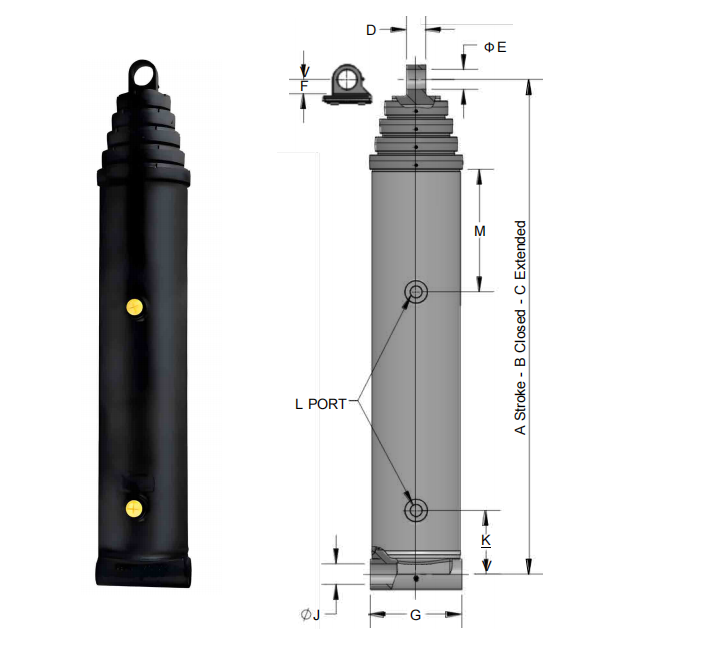

ຂະໜາດໃຊ້ຕົວອັກສອນທີ່ສະແດງຢູ່ໃນຮູບແຕ້ມລາຍການ HCIC. ຢືນຢັນການແຕ້ມຮູບທີ່ສົມບູນ, ລາຍລະອຽດ pin, ຄວາມກົດດັນຂອງໄຮໂດຼລິກແລະການເກັບກູ້ການຕິດຕັ້ງກ່ອນທີ່ຈະວາງຄໍາສັ່ງ.

---

II. ການຈັດວາງ Pin-Pin Mounting

63-4402-120 ຖືກຕິດຕັ້ງລະຫວ່າງສອງ pins ເຄື່ອງ. ສົ້ນຫນຶ່ງເຊື່ອມຕໍ່ກັບຮ່າງກາຍກະບອກແລະອີກດ້ານຫນຶ່ງກັບ rod-end mounting. ໃນຂະນະທີ່ວົງຈອນໄຮໂດຼລິກຂະຫຍາຍຫຼືດຶງເຊືອກ, ສູນກາງ pin ຈະໂອນການເຄື່ອນໄຫວເສັ້ນຊື່ເຂົ້າໄປໃນກົນໄກ tipping ທີ່ເຊື່ອມຕໍ່.

ການ​ຈັດ​ຕັ້ງ​ການ​ຕິດ​ຕັ້ງ​ຮຽກ​ຮ້ອງ​ໃຫ້​ເຫມາະ​ສົມ​ທີ່​ຖືກ​ຕ້ອງ​. ກ່ອນທີ່ຈະປ່ຽນຕົວກະຕຸ້ນທີ່ມີຢູ່ແລ້ວ, ໃຫ້ກວດເບິ່ງ:

- ປິດແລະຂະຫຍາຍໄລຍະຫ່າງກາງ pin

- ເສັ້ນ​ຜ່າ​ກາງ pin ແລະ width bearing​

- ການສອດຄ່ອງ Clevis ຜ່ານການເຄື່ອນໄຫວຢ່າງເຕັມທີ່

- ຕຳແໜ່ງຜອດ ແລະ ລັດສະໝີໂຄ້ງຂອງທໍ່

- ລ້າງຮອບຫົວແລະປາຍ rod

- ການຢຸດເຊົາກົນຈັກແລະການໂຫຼດຂ້າງທີ່ເປັນໄປໄດ້

ຄວາມຍາວຂອງລາຍການທີ່ຖືກຕ້ອງບໍ່ໄດ້ຢືນຢັນຕົວຂອງມັນເອງວ່າກະບອກສູບຈະເຫມາະກັບເຄື່ອງ. ຮູບແຕ້ມການຕິດຕັ້ງທີ່ສົມບູນຄວນໄດ້ຮັບການອະນຸມັດກ່ອນການຜະລິດ.

---

III. ລັກສະນະການອອກແບບທີ່ລະບຸໄວ້ໂດຍ HCIC

3.1 ການອອກແບບເລືອດອອກດ້ວຍຕົນເອງ

ແຄດຕາລັອກກໍານົດການອອກແບບທີ່ມີເລືອດອອກດ້ວຍຕົນເອງສໍາລັບ 4000 Series pin-pin cylinder. ຄຸນນະສົມບັດນີ້ສາມາດຊ່ວຍໃຫ້ກະບອກສູບປ່ອຍອາກາດ trapped ໃນລະຫວ່າງການ commissioning ໃນເວລາທີ່ລະບົບໄຮໂດຼລິກໄດ້ຖືກເຕີມລົງໄປແລະດໍາເນີນການຕາມຂັ້ນຕອນອຸປະກອນ.

ລະບົບຍັງຕ້ອງການການຕື່ມຂໍ້ມູນທີ່ເຫມາະສົມ, ການກໍາຈັດອາກາດແລະການທໍາຄວາມສະອາດນ້ໍາມັນ. ເລືອດອອກດ້ວຍຕົນເອງບໍ່ໄດ້ກໍາຈັດຄວາມຕ້ອງການທີ່ຈະກວດກາອ່າງເກັບນ້ໍາ, ທໍ່ແລະການເຊື່ອມຕໍ່.

3.2 Pre-Loaded V-Packing

ກະບອກສູບແມ່ນລະບຸໄວ້ດ້ວຍການບັນຈຸ V-packing ລ່ວງໜ້າ ແລະເຄື່ອງປັບປ່ຽນຄື້ນໃນພາກຮຽນ spring ດ້ວຍຕົນເອງ. ລາຍການດັ່ງກ່າວຍັງລະບຸຊຸດປະທັບຕາ “Z” ທີ່ມີພະລັງເປັນທາງເລືອກ. ການຈັດການປະທັບຕາສຸດທ້າຍຄວນໄດ້ຮັບການຢືນຢັນຕາມນ້ໍາໄຮໂດຼລິກ, ອຸນຫະພູມແລະເງື່ອນໄຂການດໍາເນີນງານ.

3.3 ການປັບຫົວກະທູ້ ແລະ ການປັບປະທັບຕາພາກສະໜາມ

ແກ່ນຫົວກະທູ້ຖືກລະບຸໄວ້ສໍາລັບການເພີ່ມຄວາມເຂັ້ມແຂງແລະການປັບປະທັບຕາພາກສະຫນາມ. ນີ້ເຮັດໃຫ້ບຸກຄະລາກອນບໍາລຸງຮັກສາເປັນການໂຕ້ຕອບການບໍລິການທີ່ກໍານົດໄວ້ສໍາລັບການເຮັດວຽກທີ່ກ່ຽວຂ້ອງກັບການປະທັບຕາ. ກ່ອນທີ່ຈະດໍາເນີນການບໍລິການໃດໆ, ແຍກຄວາມກົດດັນໄຮໂດຼລິກ, ສະຫນັບສະຫນູນໂຄງສ້າງທີ່ເຊື່ອມຕໍ່ແລະປະຕິບັດຕາມຂັ້ນຕອນການບໍາລຸງຮັກສາທີ່ປອດໄພຂອງເຄື່ອງຈັກ.

3.4 ຄວາມຍາວຂອງລູກປືນຍາວ

HCIC ລາຍຊື່ຄວາມຍາວຂອງລູກປືນທີ່ຍາວກວ່າສໍາລັບຄວາມຫມັ້ນຄົງ. ນີ້ແມ່ນກ່ຽວຂ້ອງກັບຕົວກະຕຸ້ນທີ່ເຄື່ອນຍ້າຍໂຄງສ້າງທີ່ຊັດເຈນລະຫວ່າງສອງ pins. ການຈັດຕໍາແຫນ່ງ pin ທີ່ເຫມາະສົມ, ສະພາບ clevis ແລະການຊີ້ນໍາຂ້າງເຄື່ອງຈັກແມ່ນຍັງຈໍາເປັນຕ້ອງໄດ້ເນື່ອງຈາກວ່າກະບອກສູບບໍ່ໄດ້ມີຈຸດປະສົງເພື່ອຊົດເຊີຍສໍາລັບການໂຫຼດຂ້າງ uncontrolled.

---

IV. ຫຼັກການການເຮັດວຽກ

ຄວາມກົດດັນຂອງໄຮໂດຼລິກເຮັດຫນ້າທີ່ໃສ່ລູກສູບເພື່ອສ້າງການເຄື່ອນໄຫວຂອງເສັ້ນຊື່. ຮ່າງ​ກາຍ​ຂອງ​ກະ​ບອກ​ສູບ​ແລະ​ປາຍ rod ສົ່ງ​ການ​ເຄື່ອນ​ໄຫວ​ດັ່ງ​ກ່າວ​ໂດຍ​ຜ່ານ​ການ​ເຊື່ອມ​ຕໍ່ pinned ສອງ. ປ່ຽງໄຮໂດຼລິກແລະປ່ຽງຄວບຄຸມກໍານົດການໄຫຼຂອງນ້ໍາມັນ, ໃນຂະນະທີ່ການປ້ອງກັນຄວາມກົດດັນຂອງວົງຈອນຈໍາກັດເງື່ອນໄຂການເຮັດວຽກ.

ສໍາລັບແບບຈໍາລອງ 63-4402-120, ລາຍການໃຫ້ຄ່າມິຕິທີ່ປິດ ແລະຂະຫຍາຍທີ່ໃຊ້ເພື່ອກວດເບິ່ງຊອງເສັ້ນເລືອດຕັນໃນທີ່ມີຢູ່. ຜູ້ອອກແບບເຄື່ອງຈັກຕ້ອງຢືນຢັນວ່າໂຄງສ້າງ tipping ສາມາດເຄື່ອນຍ້າຍຜ່ານຂອບເຂດທີ່ສົມບູນຂອງມັນໂດຍບໍ່ມີການຜູກມັດ, ດ້ານລຸ່ມຫຼືບັງຄັບໃຫ້ກະບອກສູບເຂົ້າໄປໃນເສັ້ນທາງການໂຫຼດທີ່ບໍ່ໄດ້ຕັ້ງໃຈ.

---

V. ຜົນປະໂຫຍດຜະລິດຕະພັນຕົ້ນຕໍ

- ການຕິດຕັ້ງເຂັມປັກໝຸດສຳລັບອຸປະກອນທີ່ຕິດຂັດ

- ຂະຫນາດຂະຫຍາຍ 125.31 ໃນ / 3183 ມມ

- ພອດໄຮໂດຼລິກ 3/4 NPTF

- ການອອກແບບເລືອດອອກດ້ວຍຕົນເອງທີ່ລະບຸໄວ້ໂດຍ HCIC

- ການຫຸ້ມຫໍ່ V-loaded ໄວ້ລ່ວງໜ້າດ້ວຍຕົວປັບຕົວປ່ຽນຄື້ນໃນພາກຮຽນ spring

- ຊຸດປະທັບຕາ "Z" ທີ່ມີພະລັງທາງເລືອກທີ່ມີລາຍຊື່ຢູ່ໃນລາຍການ

- headnut threaded ສໍາລັບເພີ່ມຄວາມເຂັ້ມແຂງແລະການປັບປະທັບຕາພາກສະຫນາມ

- ຍາວ bearing ຍາວສໍາລັບຄວາມຫມັ້ນຄົງ

- ຂະຫນາດນິ້ວແລະ millimeter ສໍາລັບການວາງແຜນການຕິດຕັ້ງ

---

VI. ຄໍາຮ້ອງສະຫມັກແລະ Fitment

ຊຸດ 4000 ຖືກນໍາສະເຫນີຢູ່ໃນລາຍການ HCIC ເປັນການແກ້ໄຂທໍ່ໄຮໂດຼລິກ. ຮູບແບບ 63-4402-120 ແມ່ນເຫມາະສົມສໍາລັບການພິຈາລະນາທີ່ອຸປະກອນຕ້ອງການທໍ່ pin-pin ແລະການໂຕ້ຕອບເຄື່ອງກົງກັບຊອງຈົດຫມາຍທີ່ມີຂະຫນາດທີ່ລະບຸໄວ້.

ຜູ້ຊື້ຄວນກວດສອບເສັ້ນທາງການໂຫຼດ, ການຈັດຕໍາແຫນ່ງ pin, ຄວາມໄວການດໍາເນີນງານ, ຄວາມກົດດັນ, ປະເພດນ້ໍາມັນແລະເສັ້ນທາງທໍ່. ຂະຫນາດທີ່ຂະຫຍາຍຍາວເຮັດໃຫ້ການວາງແຜນການຕິດຕັ້ງມີຄວາມສໍາຄັນໂດຍສະເພາະ: ກວດເບິ່ງການຂົນສົ່ງຫຼືຕໍາແຫນ່ງພັບ, ຕໍາແຫນ່ງ tipping ເຕັມແລະຕໍາແຫນ່ງກາງທັງຫມົດກ່ອນທີ່ຈະຢືນຢັນຄວາມສອດຄ່ອງ.

---

VII. ຂໍ້ມູນທີ່ຕ້ອງການສໍາລັບການ Quotation

ໃຫ້ລາຍລະອຽດຕໍ່ໄປນີ້ເພື່ອຮັບການທົບທວນສະເພາະໂຄງການ:

1. ປະເພດເຄື່ອງຈັກແລະການທໍາງານຂອງ tipping

2. ມີສູນ PIN ປິດແລະຂະຫຍາຍ

3. ເສັ້ນຜ່າສູນກາງ PIN, width clevis ແລະການຈັດການ bearing

4. ຄວາມກົດດັນການເຮັດວຽກທີ່ຕ້ອງການແລະການໄຫຼຂອງປັ໊ມ

5. ນ້ໍາໄຮໂດຼລິກແລະອຸນຫະພູມປະຕິບັດງານ

6. ການປະຖົມນິເທດພອດແລະເສັ້ນທາງສາຍທໍ່

7. ຄວາມມັກຂອງປະທັບຕາຫຼືຄວາມຕ້ອງການຄວາມເຂົ້າກັນໄດ້ຂອງນ້ໍາ

8. ຂໍ້ມູນການຢຸດແລະການເກັບກູ້ກົນຈັກ

9. ຈໍານວນແລະປາຍທາງ

10. ຮູບແຕ້ມທີ່ມີຢູ່ແລ້ວ, ການວັດແທກຕົວຢ່າງຫຼືຮູບຖ່າຍ

ລາຍ​ລະ​ອຽດ​ເຫຼົ່າ​ນີ້​ອະ​ນຸ​ຍາດ​ໃຫ້​ຂະ​ຫນາດ​ກະ​ບອກ​ໄດ້​ຮັບ​ການ​ກວດ​ສອບ​ກັບ​ເຄື່ອງ​ທີ່​ແທ້​ຈິງ​ແທນ​ທີ່​ຈະ​ກັບ​ຊື່​ຕົວ​ແບບ​ທີ່​ມີ​ຊື່​ພຽງ​ແຕ່.

---

VIII. FAQ

---

IX. ກ່ຽວກັບ HCIC

HCIC ຜະລິດກະບອກໄຮໂດຼລິກແລະຫົວຫນ່ວຍພະລັງງານໄຮໂດຼລິກສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາ. ເວັບໄຊທ໌ຢ່າງເປັນທາງການຂອງຕົນສະເຫນີມາດຕະຖານ, ຈຸດປະສົງແລະການແກ້ໄຂໄຮໂດຼລິກທີ່ກໍາຫນົດເອງ.

ສໍາລັບໂຄງການທົດແທນ 63-4402-120 ຫຼື OEM, ສົ່ງລາຍລະອຽດການແຕ້ມຮູບກະບອກແລະເຄື່ອງຈັກໃນການໂຕ້ຕອບ. HCIC ສາມາດທົບທວນຄວາມສອດຄ່ອງແລະຢືນຢັນການຕັ້ງຄ່າສຸດທ້າຍກ່ອນການຜະລິດ.

X. ຂໍໃບສະເໜີລາຄາ

ສໍາລັບແບບຈໍາລອງ 63-4402-120, ສົ່ງຮູບແຕ້ມເຄື່ອງຈັກ, ຂະຫນາດຂອງ pin, ເງື່ອນໄຂການດໍາເນີນງານແລະປະລິມານທີ່ຕ້ອງການໃຫ້ HCIC ສໍາລັບການທົບທວນຄືນດ້ານວິຊາການ.
