ທ່ານມີກະບອກຕາຍຢູ່ໃນເຄື່ອງຈັກ. ເຄື່ອງຕົກ. ທ່ານຕ້ອງການທົດແທນ, ໄວ.
ຄໍາສັ່ງໂດຍບໍ່ມີການວັດແທກແລະທ່ານຫຼີ້ນການພະນັນ: ກະບອກສູບໃຫມ່ມີການເຈາະທີ່ຖືກຕ້ອງແຕ່ເສັ້ນເລືອດຕັນໃນທີ່ບໍ່ຖືກຕ້ອງ - ມັນຕ່ໍາລົງກ່ອນທີ່ຈະເຮັດວຽກສໍາເລັດ. ຫຼືຕາເຂັມມີຂະໜາດນ້ອຍເກີນໄປ. ຫຼືພອດແມ່ນກະທູ້ທີ່ບໍ່ຖືກຕ້ອງ. ເຄື່ອງຍັງຄ້າງອີກສອງອາທິດ ໃນຂະນະທີ່ສ່ວນທີ່ຜິດພາດກັບຄືນມາ.
ການວັດແທກລະມັດລະວັງໃຊ້ເວລາສີ່ສິບນາທີ. ມັນປ່ຽນ "ຂ້ອຍຄິດວ່າມັນເປັນເລື່ອງໃຫຍ່" ເຂົ້າໄປໃນຮູບແຕ້ມທີ່ໂຮງງານສາມາດສ້າງໄດ້. ທຸກໆຊົ່ວໂມງທີ່ທ່ານໃຊ້ການວັດແທກແມ່ນຊົ່ວໂມງທີ່ທ່ານບໍ່ໄດ້ໃຊ້ເວລາລໍຖ້າການທົດແທນທີ່ບໍ່ເຫມາະ.
ຄູ່ມືນີ້ກວມເອົາຫົກການວັດແທກທີ່ທ່ານຕ້ອງການ: ເຈາະ, rod, stroke, ຄວາມຍາວໂດຍລວມ, mounting, ແລະພອດ.
- Calipers (ເປັນ caliper ດິຈິຕອນ 6 ນິ້ວລາຄາຖືກແມ່ນດີ)
- ເທບວັດແທກຫຼືໄມ້ບັນທັດເຫຼັກ
- ປາກກາແລະເຈ້ຍ (ຫຼືໂທລະສັບຂອງທ່ານ)
- ກ້ອງຖ່າຍຮູບ
- ລ້າງຜ້າກັ້ງໃຫ້ສະອາດ — ເຊັດໄມ້ທ່ອນແລະພອດກ່ອນການວັດແທກ
ບໍ່ມີຫຍັງແປກປະຫຼາດ. ຊັ້ນຮ້ານມີທັງໝົດນີ້.
ທໍ່ເຈາະແມ່ນເສັ້ນຜ່າສູນກາງພາຍໃນຂອງຖັງ - ພາກສ່ວນທີ່ລູກສູບເລື່ອນເຂົ້າໄປ. ມັນຕັດສິນໃຈແຮງຂອງກະບອກສູບ.
ພື້ນທີ່ລູກສູບ = π × (Bore/2)²
ສອງຕົວຢ່າງເພື່ອສະແດງໃຫ້ເຫັນວ່າເປັນຫຍັງມັນຈຶ່ງສໍາຄັນ:
- 3" ເຈາະຢູ່ທີ່ 2000 PSI → 14,137 lbs ຂອງແຮງດັນ.
- 4" ເຈາະຢູ່ທີ່ 2000 PSI → 25,133 lbs ຂອງແຮງດັນ.
ຄວາມກົດດັນດຽວກັນ, 78% ແຮງເພີ່ມເຕີມ. ນັ້ນແມ່ນເຫດຜົນທີ່ວ່າເຈາະແມ່ນຕົວເລກທໍາອິດທີ່ໂຮງງານຮ້ອງຂໍ.
ວິທີການວັດແທກ:ຖ້າກະບອກສູບຖືກຖອດປະກອບ, caliper ພາຍໃນຖັງໂດຍກົງ. ຖ້າມັນຍັງຖືກປະກອບຢູ່, ຢ່າບັງຄັບມັນ - ທໍ່ເຈາະມັກຈະຖືກປະທັບຢູ່ໃນຖັງຫຼືໃສ່ແຜ່ນຂໍ້ມູນ. ຊອກຫາການປະທັບຕາເຊັ່ນ "3.00 BORE" ຫຼືຕົວເລກຕົວແບບ. ສົ່ງຮູບການປະທັບຕາໃຫ້ພວກເຮົາ; ພວກເຮົາສາມາດອ່ານເຈາະຈາກຕົວແບບ.

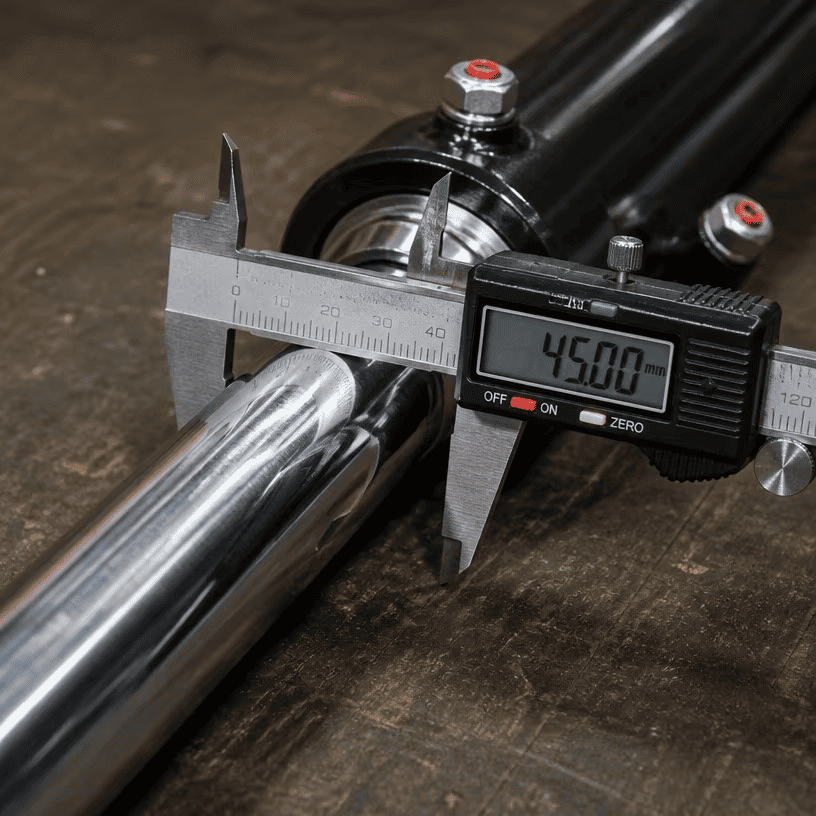

ເສັ້ນຜ່າສູນກາງຂອງ rod ສໍາຄັນສໍາລັບສອງເຫດຜົນ: ຄວາມເຂັ້ມແຂງແລະປະທັບຕາເຫມາະ.
ວິທີການວັດແທກ:Caliper rod ໃນບ່ອນທີ່ມັນສະອາດ - ຢູ່ໃກ້ຕ່ອມ, ບໍ່ແມ່ນຢູ່ປາຍບ່ອນທີ່ມັນອາດຈະ worn. ເຮັດຄວາມສະອາດມັນກ່ອນ. ໄມ້ຖີບຂີ້ຝຸ່ນວັດແທກໃຫຍ່ກວ່າມັນ.
ກວດເບິ່ງການສວມໃສ່. ຖ້າ rod ສະແດງໃຫ້ເຫັນການໃຫ້ຄະແນນຫນັກ, pitting, ຫຼືຂັ້ນຕອນທີ່ສວມໃສ່ບ່ອນທີ່ປະທັບຕາຂີ່, ເວົ້າດັ່ງນັ້ນໃນການສອບຖາມຂອງທ່ານ. ເຊືອກທີ່ສວມໃສ່ໝາຍຄວາມວ່າເຄື່ອງອາດມີບັນຫາການສອດຄ່ອງ - ກະບອກສູບໃໝ່ຈະສວມໃສ່ຄືກັນຖ້າສາເຫດບໍ່ໄດ້ຖືກແກ້ໄຂ.

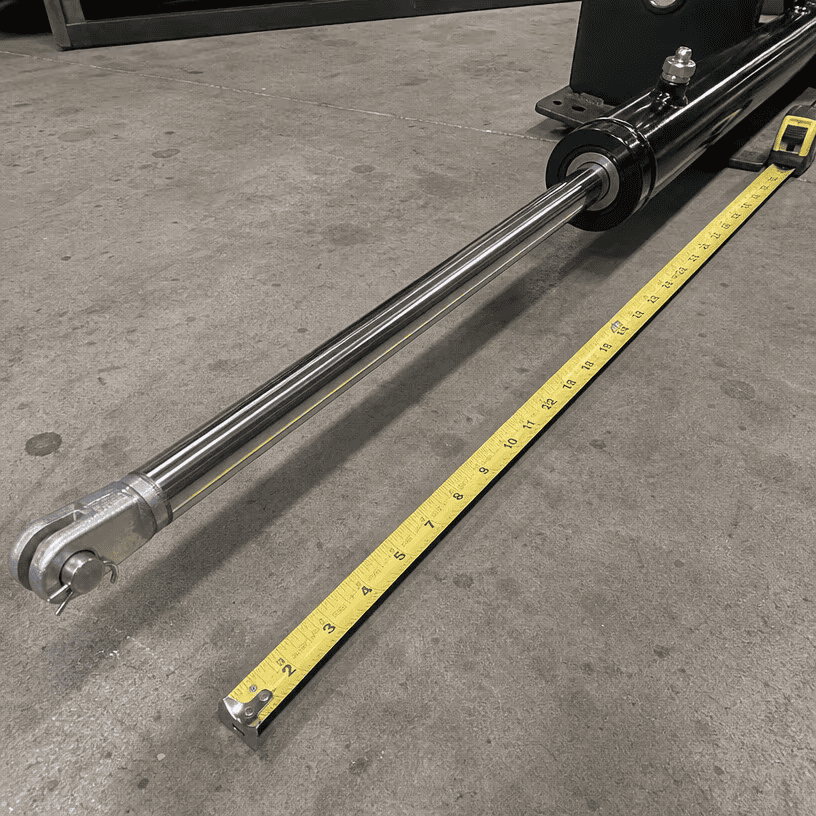

ເສັ້ນເລືອດຕັນໃນແມ່ນໄລຍະທາງທີ່ rod ເດີນທາງ, ຈາກ retracted ຢ່າງເຕັມສ່ວນໄປຂະຫຍາຍຢ່າງເຕັມສ່ວນ. ນີ້ແມ່ນບ່ອນທີ່ຄວາມຜິດພາດຂອງການວັດແທກສ່ວນໃຫຍ່ເກີດຂຶ້ນ.
ວິທີທີ່ຜິດພາດ:ການຄາດເດົາຈາກ rod ເປີດເຜີຍໃນເວລາທີ່ກະບອກແມ່ນອອກຈາກເຄື່ອງ.
1. ວັດແທກກະບອກສູບທີ່ຖອດອອກໄດ້ຢ່າງເຕັມທີ່ — ປາຍສຸດທ້າຍ, pin center to pin center. ໂທຫານີ້ R.
2. ວັດແທກກະບອກສູບທີ່ຂະຫຍາຍອອກຢ່າງເຕັມສ່ວນ — ປາຍສຸດປາຍ, ປັກໝຸດກາງຫາກາງປັກໝຸດ. ໂທຫານີ້ E.
3. Stroke = E − R (ສຳລັບກະບອກສູບມາດຕະຖານ, ການເດີນຂອງ rod ເທົ່າກັບຄວາມແຕກຕ່າງຂອງຄວາມຍາວລວມລະຫວ່າງການຂະຫຍາຍ ແລະ ດຶງຄືນ).
ຕົວຢ່າງ: ດຶງອອກ 24 ນິ້ວ, ຂະຫຍາຍ 60 ນິ້ວ → stroke 36 ນິ້ວ.
ຖ້າກະບອກສູບຢູ່ໃນເຄື່ອງ, ທ່ານສາມາດວັດແທກເສັ້ນເລືອດຕັນໃນຢູ່ໃນສະຖານທີ່: ຫມາຍ rod ທີ່ຕ່ອມ, ຂະຫຍາຍອອກຢ່າງເຕັມສ່ວນ, ວັດແທກ rod exposed - ຄວາມຍາວ exposed ແມ່ນ stroke ໄດ້.
ຢ່າປະສົມຫົວໜ່ວຍ.ວັດແທກທຸກຢ່າງເປັນນິ້ວ ຫຼືທຸກຢ່າງເປັນມີລີແມັດ. ກະບອກສູບທີ່ອ້າງອີງດ້ວຍຈັງຫວະ 36 ນິ້ວ ແລະຈັງຫວະ 900 ມມ ບໍ່ແມ່ນກະບອກດຽວກັນ.

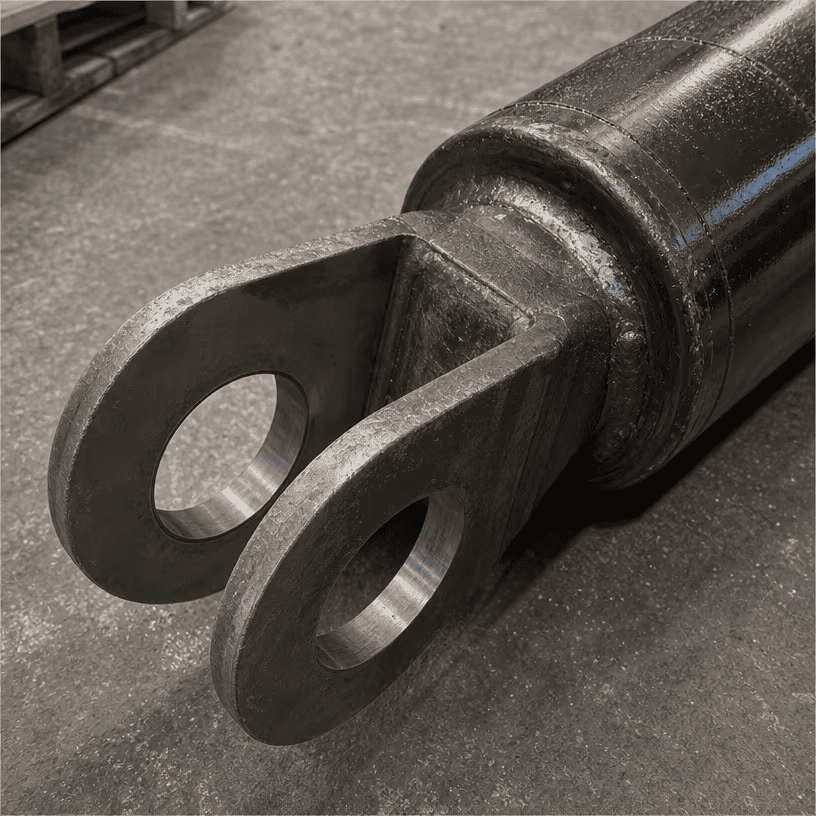

ການຕິດຕັ້ງແມ່ນວິທີທີ່ກະບອກສູບຕິດກັບເຄື່ອງ. ນີ້ແມ່ນແຫຼ່ງທີ່ສອງທົ່ວໄປທີ່ສຸດຂອງຄໍາສັ່ງທີ່ບໍ່ຖືກຕ້ອງ.
Pin eye (clevis): ວັດແທກເສັ້ນຜ່າກາງຂຸມ pin ແລະ width ລະຫວ່າງຫູ. ນອກຈາກນັ້ນ, ໃຫ້ສັງເກດໄລຍະຫ່າງຈາກສູນກາງຂຸມ pin ໄປຫາທ້າຍຂອງ barrel / rod — ໂຮງງານຜະລິດຈາກຂະຫນາດເຫຼົ່ານີ້.
ທໍ່ຂ້າມ: ວັດແທກເສັ້ນຜ່າສູນກາງຂອງທໍ່ພາຍນອກ ແລະໄລຍະຫ່າງລະຫວ່າງປາຍທໍ່.
Flange ຫຼື trunnion: ສັງເກດຮູບແບບ bolt hole, ຂະຫນາດ bolt, ແລະຄວາມຫນາຂອງ flange. ສໍາລັບ trunnions, ເສັ້ນຜ່າສູນກາງ pin ແລະຕໍາແຫນ່ງຂອງ trunnion ຕາມຖັງ.
ສິ່ງທີ່ ສຳ ຄັນທີ່ສຸດ: ຈຸດສູນກາງ. ເມື່ອທ່ານໃຫ້ຄວາມຍາວທັງໝົດ (ຖອດອອກ ແລະ ຂະຫຍາຍອອກ), ໃຫ້ປັກໝຸດໃສ່ຈຸດສູນກາງ - ນັ້ນແມ່ນຂະໜາດທີ່ເຄື່ອງເຫັນຕົວຈິງ. ການວັດແທກດ້ານນອກຂອງຕາຈະເພີ່ມຄວາມຫນາຂອງຕາ pin ສອງຄັ້ງແລະການປ່ຽນແທນຂອງທ່ານຈະຍາວເກີນໄປ.

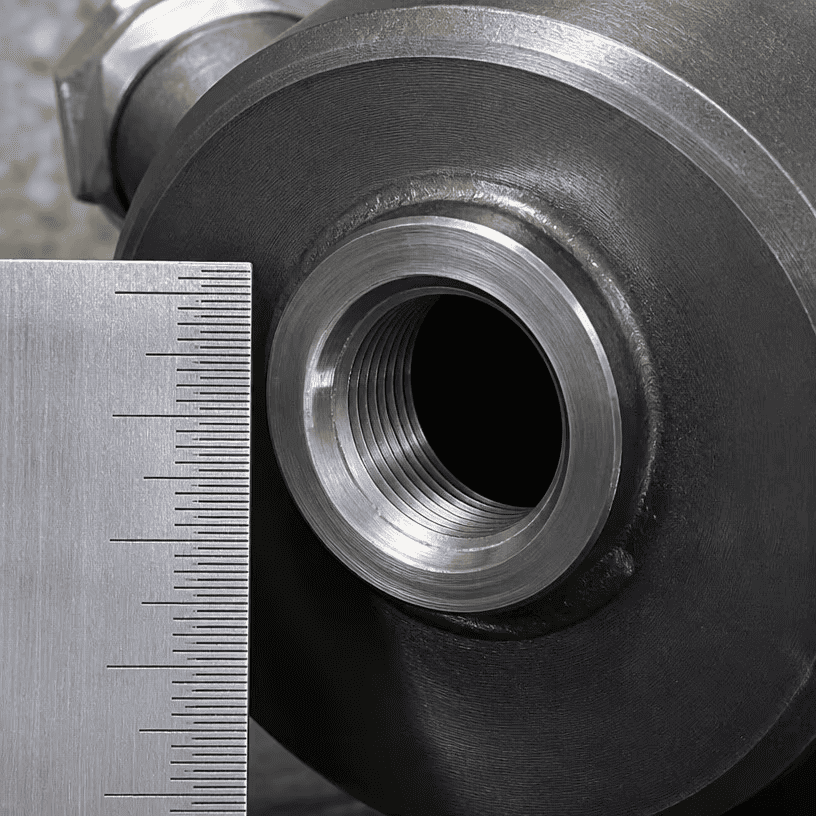

ພອດແມ່ນບ່ອນທີ່ທໍ່ເຊື່ອມຕໍ່. ເອົາກະທູ້ຜິດພາດແລະບໍ່ມີຫຍັງເຫມາະ.
ສີ່ມາດຕະຖານທົ່ວໄປ: SAE (UNF threads), NPT (ທໍ່ tapered), BSP (ຂະຫນານອັງກິດ), ແລະ metric.
ວິທີການວັດແທກ: Caliper ເສັ້ນຜ່າກາງພອດ, ຫຼັງຈາກນັ້ນນັບກະທູ້ຫຼາຍກວ່າຫນຶ່ງນິ້ວ (ສໍາລັບນິ້ວ) ຫຼື 10 mm (ສໍາລັບການວັດ). ປຽບທຽບ
| ກະທູ້ | ຂະໜາດປົກກະຕິໃນກະບອກສູບ | ບັນທຶກ |
|---|---|---|
| SAE O-ring (ແບບ JIC) | #6, #8, #10 | ຊື່, O-ring ປະທັບຕາໃບຫນ້າ |
| NPT | 1/4", 3/8", 1/2" | Tapered, ປະທັບຕາກ່ຽວກັບກະທູ້ |
| BSPP / BSPT | 1/4", 3/8", 1/2" | ຂະຫນານຫຼື tapered ມາດຕະຖານອັງກິດ |
| ເມຕຣິກ | M18×1.5, M22×1.5 | ກະທູ້ metric ກົງ |
ບໍ່ແນ່ໃຈວ່າ? ຖ່າຍຮູບraph ພອດດ້ວຍໄມ້ບັນທັດທີ່ຢູ່ຂ້າງມັນແລະສົ່ງຮູບ. ພວກເຮົາກໍານົດກະທູ້ຈາກຮູບ — ໄວແລະປອດໄພກວ່າການຄາດເດົາ.
1. ການວັດແທກເສັ້ນເລືອດຕັນໃນຜິດ — ການຄາດເດົາແທນການວັດແທກຄວາມຍາວທີ່ຖອດຖອນ ແລະຂະຫຍາຍອອກ.
2. ການວັດແທກຄວາມຍາວໂດຍລວມໄປຫາທາງນອກຂອງຕາ — ສະເຫມີໄປໃຊ້ສູນກາງ pin ເພື່ອ pin center.
3. ການປະສົມນິ້ວ ແລະ ມິນລີແມັດ — ນຶ່ງກະບອກທີ່ຍົກມາໃນສອງລະບົບໜ່ວຍ.
4. ການວັດແທກໄມ້ດູກ — rod ແມ່ນ thinner ໃນບ່ອນທີ່ມັນໄດ້ worn; ເຮັດຄວາມສະອາດມັນແລະວັດແທກໃນຕອນທ້າຍຂອງຕ່ອມ.
5. ລືມເສັ້ນຜ່າສູນກາງຂອງເຂັມ - ເຈາະແມ່ນຖືກຕ້ອງ, ຮູຍຶດຕິດຜິດ, ແລະກະບອກສູບຈະບໍ່ pin ຂຶ້ນ.
6. ບໍ່ມີຮູບ — ຮູບຂອງກະບອກສູບ, ແຜ່ນຂໍ້ມູນ, ການຕິດຕັ້ງ, ແລະພອດຈະຕອບຄໍາຖາມເຄິ່ງຫນຶ່ງກ່ອນທີ່ທ່ານຈະສົ່ງຕົວເລກ.
ຕື່ມຂໍ້ມູນໃສ່ໃນນີ້ແລະສົ່ງມັນກັບການສອບຖາມຂອງທ່ານ:
| ການວັດແທກ | ມູນຄ່າ | ຫົວໜ່ວຍ (in / mm) |
|---|---|---|
| ເຈາະ | ||
| ເສັ້ນຜ່າສູນກາງ Rod | ||
| ເສັ້ນເລືອດຕັນໃນ | ||
| ດຶງລວງຍາວອອກ (ກາງປັກໝຸດຫາກາງປັກໝຸດ) | ||
| ຂະຫຍາຍຄວາມຍາວ (ກາງປັກໝຸດຫາກາງປັກໝຸດ) | ||
| ປະເພດການຕິດຕັ້ງ (ຕາ pin / clevis / ທໍ່ຂ້າມ / flange / trunnion) | ||
| ເສັ້ນຜ່າສູນກາງຂອງຂຸມ (ຖ້າຕາ pin) | ||
| ກະທູ້ພອດ (SAE / NPT / BSP / metric) | ||
| ຂະໜາດຜອດ | ||
| ແນບຮູບ? (ກະບອກສູບ, ແຜ່ນຂໍ້ມູນ, ການຕິດຕັ້ງ, ພອດ) |
ສົ່ງແຜ່ນວຽກ, ບວກກັບ:
1. ຮູບພາບຂອງກະບອກສູບ — ມຸມເບິ່ງດ້ານຂ້າງ, ປາຍການຕິດຕັ້ງ, ພອດ, ແຜ່ນຂໍ້ມູນ
2. ການປະທັບຕາຫຼືຈໍານວນສ່ວນຫນຶ່ງໃສ່ຖັງ
3. ເຄື່ອງເຮັດແລະຮູບແບບ, ຖ້າຮູ້ຈັກ
ພວກເຮົາສ້າງການທົດແທນຈາກການວັດແທກຂອງທ່ານ, ຫຼືພວກເຮົາຂ້າມການອ້າງອີງເລກສ່ວນກັບລາຍການຂອງພວກເຮົາ — ອັນໃດກໍຕາມທີ່ຈະເຮັດໃຫ້ທ່ານມີກະບອກສູບທີ່ຖືກຕ້ອງໄວຂຶ້ນ. ຖ້າບາງສິ່ງບາງຢ່າງໃນການວັດແທກຂອງທ່ານບໍ່ເພີ່ມຂື້ນ, ວິສະວະກອນຂອງພວກເຮົາຈະຖາມກ່ອນທີ່ພວກເຮົາຈະຕັດເຫລໍກ. ພວກເຮົາບໍ່ໄດ້ເດົາ.
