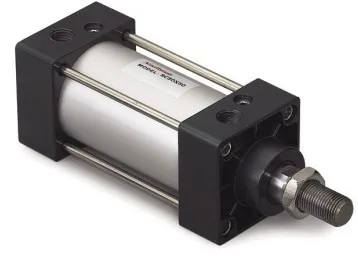

ກະບອກສູບລົມແບບດ່ຽວທີ່ຜະລິດພຽງແຕ່ thrust ຫຼືກໍາລັງເຮັດວຽກໃນທິດທາງດຽວ. ມັນໃຊ້ພາກຮຽນ spring ທີ່ສ້າງຂຶ້ນ, ຫຼືກໍາລັງພາຍນອກເຊັ່ນ: ແຮງໂນ້ມຖ່ວງ, ນ້ໍາຫນັກ, ຫຼືການເຄື່ອນໄຫວກົນຈັກເພື່ອດຶງລູກສູບກັບຄືນໄປບ່ອນຈຸດເລີ່ມຕົ້ນຂອງມັນ.
ກະບອກສູບເຫຼົ່ານີ້ມີຮູສຽບອາກາດດຽວເທົ່ານັ້ນ, ເຊິ່ງປ້ອນອາກາດທີ່ຖືກບີບອັດເຂົ້າໄປໃນຫ້ອງເພື່ອຍູ້ລູກສູບໄປຫາຕໍາແຫນ່ງເປົ້າຫມາຍ.
ກະບອກສູບລົມແບບດ່ຽວຖືກສ້າງຂື້ນເພື່ອເຮັດວຽກທາງດຽວ, ການນໍາໃຊ້ທົ່ວໄປລວມມີການຍຶດ, ການຈັດຕໍາແຫນ່ງສ່ວນ, ເຄື່ອງຫມາຍ, ການເຄື່ອນໄຫວເສັ້ນເລືອດຕັນໃນສັ້ນ, ແລະການເຮັດວຽກປະກອບຫນ້າທີ່ແສງສະຫວ່າງ.

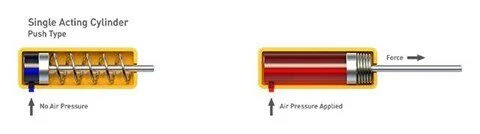

(1) ການປະຕິບັດຂອງຄວາມກົດດັນອາກາດຜະລິດເປັນ thrust, ດັ່ງນັ້ນ 'pushing' ລູກສູບ:

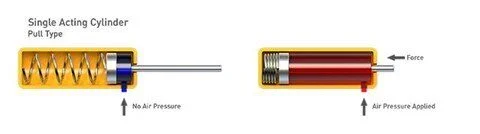

(2) ການໃຊ້ຄວາມກົດດັນອາກາດເຮັດໃຫ້ເກີດແຮງດັນ, ດັ່ງນັ້ນຈຶ່ງ 'ດຶງ' ລູກສູບ:
ການກໍ່ສ້າງງ່າຍດາຍ, ກົງໄປກົງມາ
ກະທັດຮັດ, ພື້ນທີ່ປະສິດທິພາບການກໍ່ສ້າງ
ຄ່າໃຊ້ຈ່າຍຕ່ໍາສໍາລັບປ່ຽງຄວບຄຸມແລະທໍ່ສາຍທາງອາກາດ
ໃຊ້ເຄິ່ງໜຶ່ງຂອງອາກາດບີບອັດທຽບກັບກະບອກສູບສອງຂະໜາດດຽວກັນ
ດ້ານການກັບຄືນຂອງພາກຮຽນ spring ແມ່ນເປີດໃຫ້ອາກາດລ້ອມຮອບ, ປ່ອຍໃຫ້ຂີ້ຝຸ່ນແລະສິ່ງເສດເຫຼືອເຂົ້າໄປໃນ, ເຊິ່ງເຮັດໃຫ້ເກີດການແຕກຫັກແລະເຮັດໃຫ້ອາຍຸຂອງກະບອກສັ້ນສັ້ນລົງ.
ການປະຕິບັດພາກຮຽນ spring ອ່ອນລົງໃນໄລຍະເວລາ, ນໍາໄປສູ່ຕໍາແຫນ່ງສຸດທ້າຍຂອງເສັ້ນເລືອດຕັນໃນທີ່ບໍ່ສະຖຽນລະພາບ
ເສັ້ນຜ່າກາງເຈາະ ແລະຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນແມ່ນຈໍາກັດໂດຍຂະຫນາດຂອງພາກຮຽນ spring ພາຍໃນແລະຄວາມເຂັ້ມແຂງ
ການຫຼຸດລົງເລັກນ້ອຍໃນແຮງດັນ, ນັບຕັ້ງແຕ່ພາກຮຽນ spring ຕ້ານການເຄື່ອນໄຫວຂອງ piston

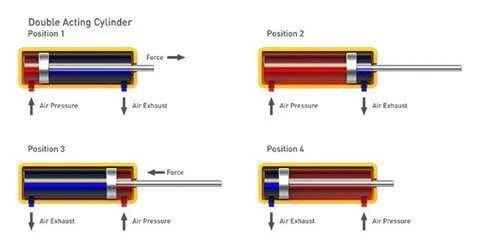

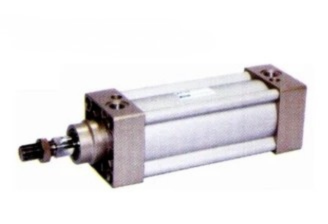

ກະບອກສູບນິວເມຕິກທີ່ສະແດງຜົນສອງເທົ່າສ້າງຜົນບັງຄັບໃຊ້ໃນທັງສອງທິດທາງ, ຍູ້ລູກສູບອອກໄປຂ້າງນອກແລະດຶງມັນກັບຄືນໄປບ່ອນພາຍໃນ.
ການອອກແບບນີ້ມາພ້ອມກັບພອດອາກາດຢູ່ທັງສອງດ້ານ, ແລະຫັນປ່ຽນອາກາດທີ່ມີຄວາມກົດດັນສູງລະຫວ່າງສອງພອດເພື່ອຂັບລູກສູບໄປແລະອອກໄປ. ມັນເປັນສິ່ງທີ່ຂາດບໍ່ໄດ້ສໍາລັບວຽກງານທີ່ຮຽກຮ້ອງໃຫ້ມີການເຄື່ອນໄຫວສອງທິດທາງ, ເຊັ່ນ: ການເປີດແລະປິດປະຕູອຸດສາຫະກໍາແລະ dampers.
ກະບອກສູບສອງເທົ່າແມ່ນຕົວກະຕຸ້ນເສັ້ນທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດ, ກວມເອົາປະມານ 95% ຂອງກະບອກສູບທີ່ໃຊ້ໃນລະບົບຄວບຄຸມນິວເຄຼຍ.
ພວກເຂົາເປັນທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບການປະຕິບັດງານທີ່ມີນ້ໍາຫນັກ, ເສັ້ນເລືອດຕັນໃນຍາວແລະຄວາມຕ້ອງການທີ່ມີແຮງດັນສູງທີ່ກະບອກສູບດຽວບໍ່ສາມາດຕອບສະຫນອງໄດ້. ຮູບແບບການສະແດງສອງເທົ່າຂະຫນາດນ້ອຍຍັງໃຊ້ກັບວຽກທີ່ຕ້ອງການຕໍາແຫນ່ງທ້າຍທີ່ຊັດເຈນ, ຄົງທີ່ທັງການຂະຫຍາຍແລະ retract strokes.
ນີ້ແມ່ນວິທີທີ່ເຂົາເຈົ້າເຮັດວຽກ:
- ເກືອບທຸກກະບອກ pneumatic ມາດຕະຖານ ISO ໃຊ້ການອອກແບບການສະແດງສອງເທົ່າ
- ຄວາມກວ້າງຂອງຂະຫນາດເຈາະແລະຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນຫຼາຍກ່ວາຮູບແບບການສະແດງດຽວ
- ການດັດແກ້ຈໍານວນຫຼາຍສໍາລັບກອບການສະແດງສອງຖານ
- ບໍ່ມີຕົວລັອກໃນຕົວເພື່ອຍຶດລູກສູບໃຫ້ຄົງທີ່ຢູ່ທີ່ທ່າກາງຈັງຫວະ
- ອາກາດສາມາດບີບອັດໄດ້, ສະນັ້ນການໃຫ້ອາຫານຕ້ອງໃຊ້ກະບອກທາດໄຮໂດຼລິກເພື່ອການເຄື່ອນໄຫວທີ່ລຽບ, ສະໝໍ່າສະເໝີ
- ຫນ່ວຍງານເສັ້ນເລືອດຕັນໃນຍາວຕ້ອງການການສະຫນັບສະຫນູນ piston rod ພິເສດເພື່ອຢຸດການງໍແລະຮັກສາການດໍາເນີນງານທີ່ລຽບງ່າຍ
