The 4TG-E130x1307 ເປັນລົດພ່ວງສີ່ຂັ້ນຕອນ underbody ທໍ່ໄຮໂດຼລິກ telescopic ທີ່ມີເສັ້ນເລືອດຕັນໃນ 1,307 ມມ, ຄວາມກົດດັນການເຮັດວຽກສູງສຸດ 180 bar ແລະລະດັບ tipping ລາຍການ 15-25 ໂຕນ.
Number of stages:
4 ຂັ້ນຕອນStroke:
1,307 ມມMass:
58 ກິໂລWorking volume:
13.7 ລ4TG-E130x1307 ເປັນສີ່ຂັ້ນຕອນຂອງການລົດພ່ວງລົດພ່ວງ underboby ທໍ່ໄຮໂດຼລິກ telescopic ທີ່ລະບຸໄວ້ໃນລາຍການ HCIC-2026. ມັນແມ່ນສ່ວນຫນຶ່ງຂອງລະດັບ underbody ແສງສະຫວ່າງສໍາລັບລົດພ່ວງຂ້າງແລະສາມທາງ, ບ່ອນທີ່ເສັ້ນເລືອດຕັນໃນຍາວຕ້ອງເຫມາະກັບຮ່າງກາຍແລະ chassis.
ຮູບແບບດັ່ງກ່າວສະຫນອງຈຸດເລີ່ມຕົ້ນທີ່ກໍານົດສໍາລັບການທົບທວນ OEM ຫຼືປ່ຽນກະບອກສູບ: ສີ່ຂັ້ນຕອນ, 1,307 ມມ stroke, ຄວາມກົດດັນການເຮັດວຽກສູງສຸດ 180 bar ແລະລະດັບຄວາມອາດສາມາດ tipping catalog ຂອງ 15-25 ໂຕນ. ກະບອກສູບຄວນໄດ້ຮັບການຈັບຄູ່ກັບໂຄງສ້າງ trailer ຄົບຖ້ວນສົມບູນ, ວົງຈອນໄຮໂດຼລິກແລະການຈັດວາງການຕິດຕັ້ງກ່ອນທີ່ຈະຊື້.
| ພາລາມິເຕີ | ຄ່າລາຍການ |
|---|---|
| ຕົວແບບ | 4TG-E130x1307 |
| ປະເພດຜະລິດຕະພັນ | ທໍ່ໄຮໂດຼລິກ telescopic underbody |
| ຈໍານວນຂັ້ນຕອນ | 4 |
| ເສັ້ນເລືອດຕັນໃນ | 1,307 ມມ |
| ມະຫາຊົນ | 58 ກິໂລ |
| ປະລິມານການເຮັດວຽກ | 13.7 ລ |
| ຄວາມກົດດັນການເຮັດວຽກສູງສຸດ | 180 ບາ |
| ຂອບເຂດຄວາມອາດສາມາດໃຫ້ຂໍ້ມູນໃນລາຍການ | 15-25 ໂຕນ |
| ຂະໜາດ L | 545 ມມ |
| ຂະໜາດ A | 216 ມມ |
| ຂະໜາດ ຂ | 329 ມມ |
| ຂະໜາດ C | 132 ມມ |
| ຂະໜາດ D | 92 ມມ |
| ມິຕິ E | 58 ມມ |
ຄ່າຂ້າງເທິງແມ່ນຖອດຈາກຕາຕະລາງທໍ່ໄຮໂດຼລິກ Telescopic Under Body ໃນລາຍການ HCIC-2026, PDF ຫນ້າ 18. ໃນຕາຕະລາງທີ່ພິມອອກ, ແຖວສໍາລັບ 4TG-E130x1307 ສະແດງໃຫ້ເຫັນສີ່ຂັ້ນຕອນ, ເສັ້ນເລືອດຕັນໃນ 1,307 ມມ, ມະຫາຊົນ 58 ກິໂລ, ປະລິມານການເຮັດວຽກສູງສຸດ 130 L.
ກະບອກ telescopic ໃຊ້ຂັ້ນຕອນທີ່ຊ້ອນກັນເພື່ອຜະລິດການເຄື່ອນໄຫວເຮັດວຽກທີ່ຍາວກວ່າໂດຍບໍ່ຈໍາເປັນຕ້ອງມີຄວາມຍາວເຕັມທີ່ເມື່ອຖອດອອກ. ການຈັດວາງນັ້ນມີປະໂຫຍດຕໍ່ລົດພ່ວງທີ່ບ່ອນຫວ່າງຢູ່ລຸ່ມຮ່າງກາຍມີຈຳກັດ ແຕ່ລະບົບການຖອກນ້ຳຍັງຕ້ອງການການເຄື່ອນໄຫວຢ່າງພຽງພໍ.
4TG-E130x1307 ມີ 4 ຂັ້ນຕອນແລະ 1,307 ມມ. ຂະຫນາດ 545 ມມ L ຂອງມັນສະຫນອງຈຸດເລີ່ມຕົ້ນສໍາລັບການວາງແຜນພື້ນທີ່ປິດ, ແຕ່ການຕິດຕັ້ງຍັງຕ້ອງບັນຊີສໍາລັບ cylinder cradle, pin ຫຼືຕາເຊື່ອມຕໍ່, ສະມາຊິກ chassis, hoses ແລະເສັ້ນທາງການເຄື່ອນໄຫວທີ່ສົມບູນຂອງຮ່າງກາຍ dump.
ກະບອກສູບບໍ່ໄດ້ກໍານົດຜົນໄດ້ຮັບ tipping ດ້ວຍຕົວມັນເອງ. ສະຖານທີ່ Hinge, ນ້ໍາຫນັກຕົວ, ການແຜ່ກະຈາຍການໂຫຼດ, ມຸມ tipping, ການໄຫຼຂອງປັ໊ມແລະການປ້ອງກັນການບັນເທົາທຸກມີອິດທິພົນຕໍ່ຜົນບັງຄັບໃຊ້ແລະຄວາມໄວທີ່ຕ້ອງການໃນລະຫວ່າງຮອບວຽນ.

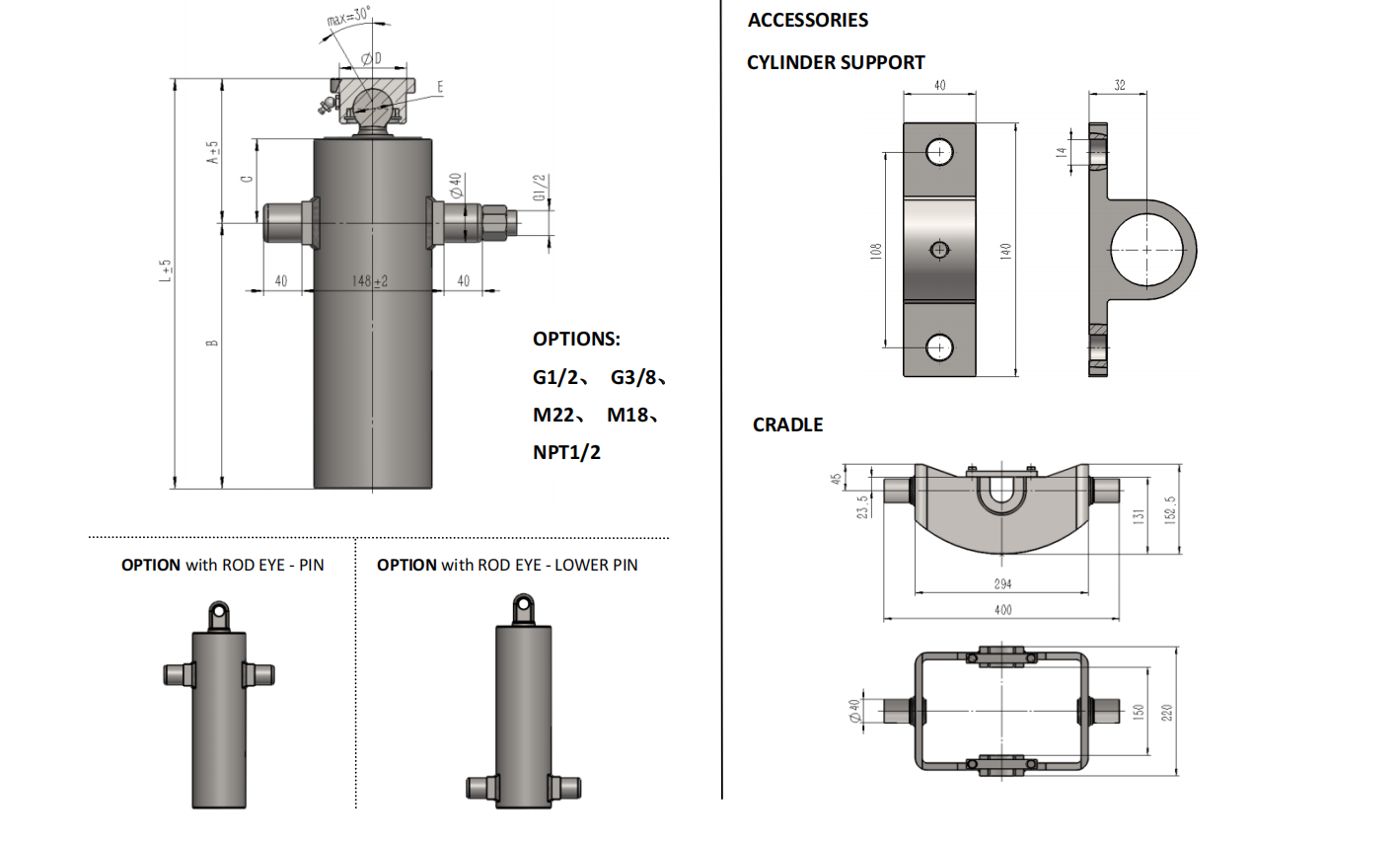

ເລີ່ມຕົ້ນດ້ວຍຂະຫນາດ L ແລະຂະຫນາດການຕິດຕັ້ງ A–E. ປຽບທຽບພວກເຂົາກັບຮູບແຕ້ມ trailer ຫຼືພື້ນທີ່ mounting ວັດແທກ. ຫຼັງຈາກນັ້ນ, ກວດເບິ່ງກະບອກສູບຜ່ານທາງໂຄ້ງ tipping ເຕັມ. ກະບອກສູບອາດຈະລ້າງ chassis ເມື່ອຮ່າງກາຍຖືກປິດແຕ່ຕິດຕໍ່ກັບ crossmember ຫຼືວົງເລັບໃນຂະນະທີ່ຮ່າງກາຍເພີ່ມຂຶ້ນ.
ຫນ້າລາຍການສະແດງໃຫ້ເຫັນຕົວເລືອກ rod-eye ແລະຕ່ໍາ pin ສໍາລັບຊ່ວງທໍ່ underbody, ຄຽງຄູ່ກັບການອ້າງອິງສະຫນັບສະຫນູນ-cradle. ການເຊື່ອມຕໍ່ທີ່ແນ່ນອນແລະການຈັດ cradle ສໍາລັບ 4TG-E130x1307 ຄວນໄດ້ຮັບການຢືນຢັນຈາກຮູບແຕ້ມຂອງໂຄງການ. ຢ່າສົມມຸດວ່າກະບອກ telescopic ທີ່ມີລັກສະນະຄ້າຍຄືກັນຈະໃຊ້ໄລຍະຫ່າງ pin ຫຼືວິທີການຕິດ.
ກະບອກສູບຄວນໄດ້ຮັບການສະຫນັບສະຫນູນແລະສອດຄ່ອງໂດຍຜ່ານການອອກແບບ mounting ຂອງ trailer. ວົງເລັບບໍ່ຄວນບັງຄັບກະບອກສູບເຂົ້າໄປໃນຕໍາແຫນ່ງຫຼືສ້າງການໂຫຼດດ້ານຂ້າງໃນລະຫວ່າງການຂະຫຍາຍ. ກວດເບິ່ງ pins, cradle, hoses ແລະສະມາຊິກກອບໃກ້ຄຽງກ່ອນທີ່ຈະນໍາໃຊ້ການໂຫຼດ.
ລາຍການລາຍການຄວາມກົດດັນການເຮັດວຽກສູງສຸດຂອງ 180 bar ສໍາລັບ 4TG-E130x1307. ປັ໊ມ, ປ່ຽງບັນເທົາ, ຂະຫນາດທໍ່, ປະລິມານນ້ໍາມັນແລະວົງຈອນຄວບຄຸມຄວນໄດ້ຮັບການທົບທວນຕໍ່ກັບຄວາມຕ້ອງການນັ້ນ. ຄວາມກົດດັນການເຮັດວຽກບໍ່ຄືກັນກັບຄວາມສາມາດໃນການຍົກທີ່ຮັບປະກັນ; ຜົນບັງຄັບໃຊ້ຕົວຈິງແມ່ນຂຶ້ນກັບຄວາມກົດດັນຂອງໄຮໂດຼລິກ, ພື້ນທີ່ປະສິດທິພາບແລະເລຂາຄະນິດກົນຈັກຂອງ trailer ໄດ້.

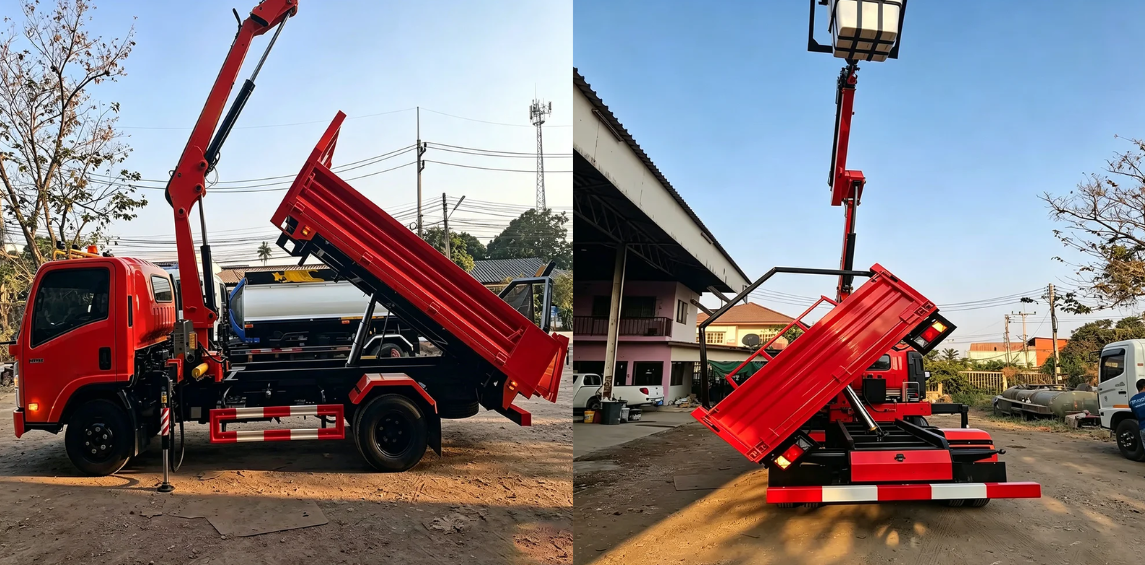

4TG-E130x1307 ແມ່ນກ່ຽວຂ້ອງກັບໂຄງການລົດພ່ວງທີ່ຕ້ອງການທໍ່ໄຮໂດຼລິກ telescopic underbody ສີ່ຂັ້ນຕອນທີ່ມີເສັ້ນເລືອດຕັນໃນ 1,307 ມມ. ມັນສາມາດຖືກພິຈາລະນາສໍາລັບຮູບແບບ dump ຂ້າງແລະສາມທາງທີ່ dump-trailer ເມື່ອພື້ນທີ່ການຕິດຕັ້ງທີ່ມີຢູ່ແລະຂອບເຂດຄໍາຮ້ອງສະຫມັກລາຍການທີ່ກົງກັບໂຄງການ.
ລາຍການບັນຊີລາຍການລະດັບຄວາມສາມາດ tipping 15-25 ໂຕນ. ປະຕິບັດນີ້ເປັນການອ້າງອິງຄໍາຮ້ອງສະຫມັກແຄັດຕາລັອກ, ບໍ່ແມ່ນການອະນຸມັດ payload ທົ່ວໄປ. ຮ່າງກາຍ trailer, ໂຄງສ້າງ hinge, ຄວາມເຂັ້ມແຂງ chassis, ການແຜ່ກະຈາຍການໂຫຼດແລະລະບົບໄຮໂດຼລິກຕ້ອງໄດ້ຮັບການປະເມີນຜົນຮ່ວມກັນ.
ສໍາລັບການສອບຖາມ 4TG-E130x1307 OEM ຫຼືການທົດແທນ, ສົ່ງ:
ຂໍ້ມູນນີ້ຊ່ວຍແຍກການປ່ຽນທໍ່ໂດຍກົງຈາກການອອກແບບໃຫມ່ຂອງການຕິດຕັ້ງຫຼືລະບົບໄຮໂດຼລິກ.
4TG-E130x1307 ຊ່ວຍໃຫ້ຜູ້ສ້າງລົດພ່ວງມີຕົວເລືອກກະບອກສູບຊັ້ນລຸ່ມສີ່ຂັ້ນຕອນທີ່ກຳນົດໄວ້ດ້ວຍຈັງຫວະ 1,307 ມມ, ນ້ຳໜັກ 58 ກິໂລກຣາມ, ແຮງດັນການເຮັດວຽກສູງສຸດ 180 ບາ, ປະລິມານການເຮັດວຽກ 13.7 ລິດ ແລະ ລະດັບນ້ຳໜັກຂອງແຄັດຕາລັອກ 15–25 ໂຕນ.
ສົ່ງຮູບແຕ້ມ trailer, ການວັດແທກການຕິດຕັ້ງແລະຂໍ້ມູນໄຮໂດຼລິກໄປຫາ HCIC ສໍາລັບການກວດສອບຄວາມສອດຄ່ອງກ່ອນທີ່ຈະສັ່ງຊື້.
