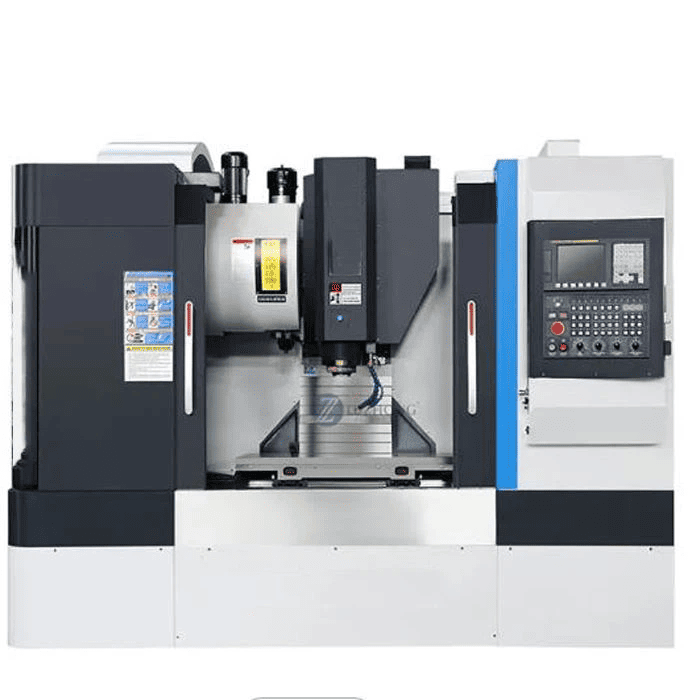

HCIC CNC Vertical 5 Axis Milling Machine ຊ່ວຍໃຫ້ເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາຮອບວຽນທັງຫມົດທີ່ມີການເຊື່ອມໂຍງ 5 ແກນທີ່ມີຄວາມຍືດຫຍຸ່ນ, ສະຫນອງການຜະລິດທີ່ຫມັ້ນຄົງແລະມີປະສິດທິພາບສໍາລັບ workpieces ສະລັບສັບຊ້ອນ.
Dimension(L*W*H):
2880x2450x2700Table Size (mm):
1000x500Positioning Accuracy (mm):
0.0075Range of Spindle Speed(r.p.m):
1 - 8000 r.p.mSpindle Motor Power(kW):
7.5ເຄື່ອງໂມ້ ໝາຍ ເຖິງເຄື່ອງໂມ້ທີ່ໃຊ້ໃນການປຸງແຕ່ງພື້ນຜິວຕ່າງໆຂອງວຽກ. ໂດຍທົ່ວໄປແລ້ວ, ເຄື່ອງຕັດ milling ສ່ວນໃຫຍ່ແມ່ນຂັບເຄື່ອນໂດຍການເຄື່ອນໄຫວ rotary, ແລະ workpiece ແລະເຄື່ອງຕັດ milling ຍ້າຍເປັນການເຄື່ອນໄຫວອາຫານ. ມັນສາມາດໄດ້ຮັບການປຸງແຕ່ງຍົນ, ຮ່ອງ, ຍັງສາມາດໄດ້ຮັບການປຸງແຕ່ງຄວາມຫລາກຫລາຍຂອງຫນ້າດິນໂຄ້ງ, ເຄື່ອງມືແລະອື່ນໆ.
ດິນຊາຍມີຄຸນນະພາບສູງ
spindle ໄຕ້ຫວັນ
ສະກູບານໄຕ້ຫວັນແລະຫມາກແຫ້ງເປືອກແຂງລັອກ
ຖັງຄວາມກົດດັນໄຕ້ຫວັນ
ແບກ NSK ຍີ່ປຸ່ນ ເຢຍລະມັນ R+W coupling
ລະບົບການຫລໍ່ລື່ນອັດຕະໂນມັດ
chip conveyor ຢູ່ທາງເລືອກ
ຄໍາຮ້ອງສະຫມັກ:
VMC ນີ້ແມ່ນເຫມາະສົມສໍາລັບການປຸງແຕ່ງກົນຈັກແລະການຜະລິດ mold .ແລະມັນສາມາດ asapt to the processing requirement from rough
ເຄື່ອງຈັກເພື່ອສໍາເລັດຮູບເຄື່ອງຈັກ .ມັນຍັງສາມາດສໍາເລັດຂັ້ນຕອນການເຮັດວຽກຫຼາຍຢ່າງເຊັ່ນ: milling, ເຈາະ, tapping, ເຈາະ, ແລະອື່ນໆ.
ຕົວກໍານົດການທັງຫມົດສາມາດໄດ້ຮັບການປັບແຕ່ງ
ຕົວກໍານົດການຂອງຕົວຢ່າງ
| ບໍ່. | ລາຍການ | ຂໍ້ມູນຈໍາເພາະ |
|---|---|---|
| ຕົວກໍານົດການດ້ານວິຊາການຂອງເຄື່ອງມືເຄື່ອງຈັກ: | ||
| 1 | ຮ່າງກາຍຂອງເຄື່ອງຈັກແລະພາກສ່ວນທັງຫມົດແມ່ນເຮັດຈາກ nano castings | |
| 2 | ຂະຫນາດຕາຕະລາງ | 500×400ມມ |
| 3 | T-groove (ກວ້າງ x ປະລິມານ x ໄລຍະຫ່າງ) | 10×5×78ມມ |
| 4 | ການໂຫຼດທີ່ໃຫຍ່ທີ່ສຸດ | 200KG |
| 5 | ຄວາມສູງຂອງອາຫານສູງສຸດ | 280 ມມ |
| 6 | ໄລຍະຫ່າງຈາກໜ້າ spindle ໄປຫາບ່ອນເຮັດວຽກ | 100-280mm |
| 7 | ການເດີນທາງ triaxial X/Y/Z | 450/400/170mm |
| 8 | ເສັ້ນຜ່າສູນກາງ spindle | Ø100ມມ |
| 9 | ຄວາມໄວ spindle | 36000RPM |
| 10 | ພະລັງງານມໍເຕີ spindle | 6KW |
| 11 | ຄວາມອາດສາມາດຫ້ອງສະຫມຸດ Spindle | 8 |
| 12 | ເວລາປ່ຽນເຄື່ອງມື | 5ສ |
| 13 | spindle taper | ISO25 |
| 14 | ຫ້ອງສະໝຸດມີດ | ການຫມຸນແຜ່ນ Servo |
| 15 | ອັດຕາການເຄື່ອນຍ້າຍໄວ X/Y/Z | 12/12/12ມ/ນທ |
| 16 | ຄວາມໄວການປຸງແຕ່ງ | 6-12ມ/ນທ |
| 17 | ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ | ± 0.006/300mm |
| 18 | ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ | ± 0.006/300mm |
| 19 | ຄວາມຖືກຕ້ອງຂອງພື້ນຜິວເຄື່ອງຈັກ | ≤Ra1.6 |
| 20 | ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ | ±0.01ມມ |
| 21 | ທາງເລືອກສີ່ແກນຫ້າແກນ | ແມ່ນແລ້ວ |
| 22 | ມຸມຫມຸນຂອງແກນ A | ± 105 ອົງສາ |
| 23 | ແກນແກນທີຫ້າ C ມຸມຫມຸນ | 360 ອົງສາ |
| 24 | ຮູບແບບການເຊື່ອມໂຍງຫ້າແກນ | 5 ແກນທີ່ມີການເຄື່ອນໄຫວ |
| 25 | ແຮງດັນທີ່ເຮັດວຽກ | 380V/50HZ ± 10% ຫຼື 220V/60HZ |
| 26 | ຂະຫນາດເຄື່ອງ (l * W * H) | 1450×1600×2100ມມ |
| 27 | ນ້ ຳ ໜັກ ຂອງຮ່າງກາຍ | 1500KG |
| B ລາຍລະອຽດການຕັ້ງຄ່າເຄື່ອງມືເຄື່ອງຈັກ: ຕົວກໍານົດການຍີ່ຫໍ້: | ||
| 1 | ການຕັ້ງຄ່າລະບົບ | ໄຕ້ຫວັນ SYNTEC 6GA/Ncstudio280/LNC |
| 2 | spindle ໄດ້ | 6KW ຄວາມແມ່ນຍໍາສູງ, ຄວາມໄວສູງ, spindle ລະບາຍຄວາມຮ້ອນນ້ໍາມັນງຽບສູງ |
| 3 | ບານສະກູ | ຍີ່ປຸ່ນ NSK, ເຢຍລະມັນ RexRoth) 2005 |
| 4 | ຄູ່ມືເສັ້ນຊື່ | ຄູ່ມືຄວາມແມ່ນຍໍາສູງໄຕ້ຫວັນ HIWIN/ABBA H25 |
| 5 | ຫນ່ວຍບໍລິການ | Panasonic Servo motor 750W/Ncstudio |
| 6 | ເກິດ rod ສາຍ | ໄຕ້ຫວັນ TPI ເກຣດຄວາມແມ່ນຍໍາເກຣດ |
| 7 | ສະຫຼັບການສະຫນອງພະລັງງານ | ໄຕ້ຫວັນ Ming weft |
| 8 | ສະຫຼັບໄຟຟ້າ | ຈີນ chint |
| 9 | ແປງ | * ແປງສີ່ຫຼ່ຽມມົນ |
1.Gantry milling machine: ລວມທັງ gantry milling ແລະເຄື່ອງເຈາະ, milling gantry ແລະ planing machine ແລະ double column milling machine, ຖືກນໍາໃຊ້ສໍາລັບການປຸງແຕ່ງພາກສ່ວນຂະຫນາດໃຫຍ່.
2.Single column milling machine and single arm milling machine: milling horizontal head of the past can move along the column guide rail, the table for longitudinal feed; ຫົວ milling ປາຍຂອງຫລັງສາມາດຍ້າຍອອກຕາມແນວນອນຕາມທາງລົດໄຟຄູ່ມື cantilever, ແລະ cantilever ຍັງສາມາດປັບຄວາມສູງຕາມທາງລົດໄຟຄູ່ມືຖັນ. ທັງສອງຖືກນໍາໃຊ້ເພື່ອປຸງແຕ່ງພາກສ່ວນຂະຫນາດໃຫຍ່.
3.table ບໍ່ໄດ້ຍົກເຄື່ອງ milling: ມີສອງປະເພດຂອງຕາຕະລາງການເຮັດວຽກສີ່ຫລ່ຽມແລະຕາຕະລາງການເຮັດວຽກໄດ້ຕະຫຼອດ, ເປັນເຄື່ອງ milling ຂະຫນາດກາງລະຫວ່າງ lifting table milling machine ແລະ gantry milling machine. ການເຄື່ອນໄຫວແນວຕັ້ງຂອງມັນແມ່ນບັນລຸໄດ້ໂດຍການຍົກຫົວ milling ເທິງຖັນ.
4.Instrument milling machine: ເປັນເຄື່ອງ milling ຕາຕະລາງຍົກຂະຫນາດນ້ອຍ, ນໍາໃຊ້ສໍາລັບອຸປະກອນການປຸງແຕ່ງແລະພາກສ່ວນຂະຫນາດນ້ອຍອື່ນໆ.
5.Tool milling machine: ໃຊ້ສໍາລັບການຜະລິດ mold ແລະເຄື່ອງມື, ອຸປະກອນທີ່ມີຫົວ milling ຕັ້ງ, ຕາຕະລາງ Angle ທົ່ວໄປແລະສຽບແລະອຸປະກອນເສີມອື່ນໆ, ແຕ່ຍັງສໍາລັບການເຈາະ, ເຈາະແລະເຄື່ອງຈັກ interpolation.
6.Other milling machines: ເຊັ່ນ: keyway milling machine, CAM milling machine, crankshaft milling machine, rolling journal milling machine and square ingot milling machine, etc., ແມ່ນເຄື່ອງໂມ້ພິເສດທີ່ຜະລິດສໍາລັບການປຸງແຕ່ງ workpiece ທີ່ສອດຄ້ອງກັນ.

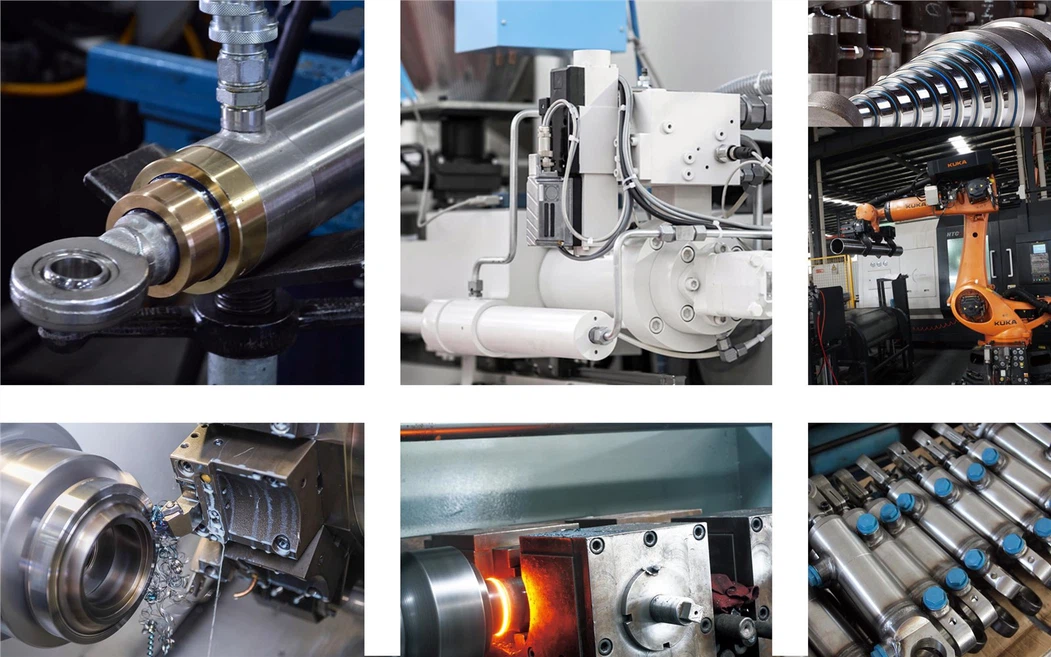

HCIC ສະຫນອງການປັບແຕ່ງຢ່າງເຕັມທີ່ສໍາລັບກະບອກໄຮໂດຼລິກທັງຫມົດ:
· ເຈາະທີ່ກໍາຫນົດເອງ, ເສັ້ນຜ່າກາງ rod, ແລະຄວາມຍາວ stroke
· ການປັບຄວາມດັນໃນການເຮັດວຽກສູງສຸດ 10,000 PSI
· ທາງເລືອກໃນການຕິດຕັ້ງຫຼາຍ: clevis, flange, trunnion, pin eye
·ວັດສະດຸປະທັບຕາພິເສດສໍາລັບສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມສູງ, ອຸນຫະພູມຕ່ໍາ, ຫຼື corrosive
·ສີທີ່ກໍາຫນົດເອງ, ການເຄືອບ, ແລະການຕິດສະຫຼາກ
· OEM / ການຜະລິດປ້າຍເອກະຊົນ
