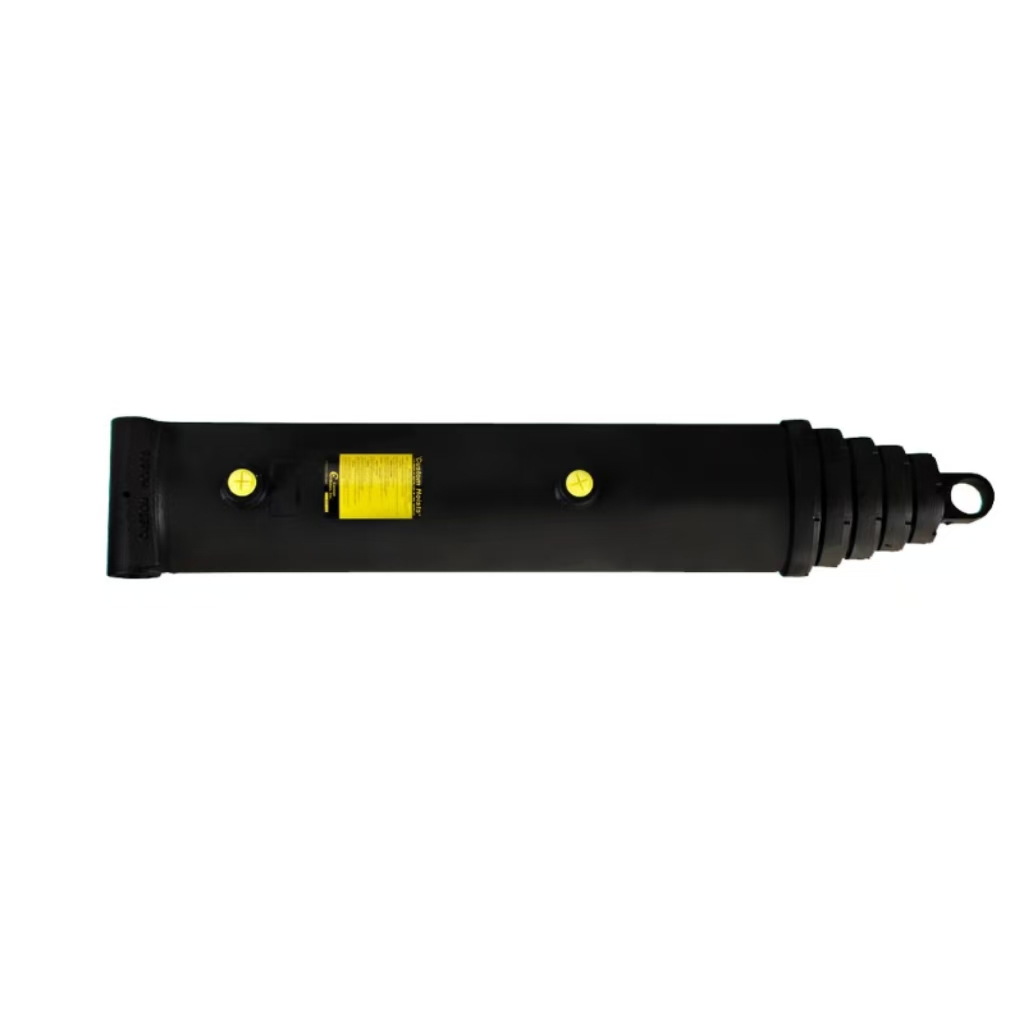

ສ້າງຂຶ້ນເພື່ອຄວາມແຂງແຮງ ແລະການບໍລິການທີ່ງ່າຍດາຍ, ກະບອກທໍ່ Telescopic CH Single Acting ນີ້ມີລັກສະນະການຕິດທໍ່ຂ້າມ, ຂັ້ນຕອນເຫຼັກຂັດ, ແລະຊັ້ນພື້ນ. ປະທັບຕາ V-packing ພາຍໃຕ້ຄວາມກົດດັນສູງແລະຕ່ໍາ, ໃນຂະນະທີ່ແກ່ນຫຸ້ມຫໍ່ພາຍນອກເພີ່ມການສະຫນັບສະຫນູນແລະງ່າຍການບໍາລຸງຮັກສາ.
Body o.d.:
9.5 ນິ້ວStroke:
279.25 ນິ້ວPSI:
2000Retracted:
77.5 ນິ້ວການຕິດຕັ້ງຂ້າມທໍ່ແມ່ນມາດຕະຖານ
ການອອກແບບທີ່ກໍາຫນົດເອງແລະ trunnion ແມ່ນມີຢູ່
ສາມາດສ້າງຄືນໄດ້
ການຫຸ້ມຫໍ່ V ສະຫນອງການຜະນຶກດ້ວຍຄວາມກົດດັນສູງແລະຄວາມກົດດັນຕ່ໍາ
ແກ່ນຫຸ້ມຫໍ່ພາຍນອກສະຫນອງການສະຫນັບສະຫນູນເພີ່ມເຕີມສໍາລັບທໍ່ແລະເຮັດໃຫ້ການບໍລິການງ່າຍຂຶ້ນ
ຂັ້ນຕອນເຫຼັກຂັດ
Primer ສໍາເລັດ
ປະລິມານທີ່ລະບຸໄວ້ຢູ່ໃນສ່ວນຂະຫຍາຍເຕັມ
| ນ້ຳໜັກ: | 746.00 LBS |
| ເຈາະ: | 8 ໃນ |
| ເສັ້ນເລືອດຕັນໃນ: | 279.25 ນິ້ວ |
| ຮ່າງກາຍ: | 9.5 ນິ້ວ |
| PSI: | 2000 |
| Rod Dia.: | NA |
| Pin Dia.: | NA |
| ຖອດຖອນແລ້ວ: | 77.5 ນິ້ວ |
| ຂະຫຍາຍ: | 356.75 ນິ້ວ |
| ຂະໜາດຜອດ: | 1.0 NPTF |
| ການໂຫຼດຖັນ: | 100,520 @ 2000 PSI |
| ການຕິດຕັ້ງ: | ທໍ່ຂ້າມ |
| ຂັ້ນຕອນ: |
ຫ້າ |
ຮູບແບບ CH ສະເພາະນີ້ມີຂະຫນາດເຈາະ 8 ນິ້ວທີ່ຈັບຄູ່ກັບເສັ້ນເລືອດຕັນໃນທີ່ມີປະສິດຕິຜົນສະສົມ 279.25 ນິ້ວ, ມີຄວາມຍາວໂດຍລວມຂອງ 77.5 ນິ້ວແລະຂະຫນາດຂະຫຍາຍເຕັມທີ່ຕີ 356.75 ນິ້ວ. ລະດັບຄວາມກົດດັນປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງແມ່ນຄົງທີ່ 2000 PSI, ແລະທຸກໆກະບອກສໍາເລັດຮູບຜ່ານການທົດສອບການລະເບີດຂອງ hydrostatic ຂອງໂຮງງານຢູ່ທີ່ 5000 PSI ກ່ອນການຂົນສົ່ງເພື່ອກໍາຈັດຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼທີ່ເຊື່ອງໄວ້. ນ້ຳໜັກ 746 LBS ຕໍ່ໜ່ວຍ, ຖັງຫຼັກທີ່ມີເສັ້ນຜ່າກາງນອກ 9.5 ນິ້ວ ນຳໃຊ້ທໍ່ເຫຼັກກ້າທີ່ໜາແໜ້ນຂຶ້ນເພື່ອປ້ອງກັນຜົນກະທົບດ້ານຂ້າງຈາກການຂຸດຄົ້ນບໍ່ແຮ່ ແລະ ເສັ້ນທາງລົດຍົນ. ເສັ້ນຜ່າສູນກາງຂອງ Rod ແລະເສັ້ນຜ່າສູນກາງຂອງ pin ແມ່ນຫມາຍ NA ເພາະວ່າການອອກແບບ telescopic ແບບດ່ຽວນີ້ອີງໃສ່ການຂະຫຍາຍຖັງຕາມລໍາດັບແທນທີ່ຈະເປັນ piston rod ທີ່ເປີດເຜີຍສໍາລັບການຍົກການໂຫຼດ.
